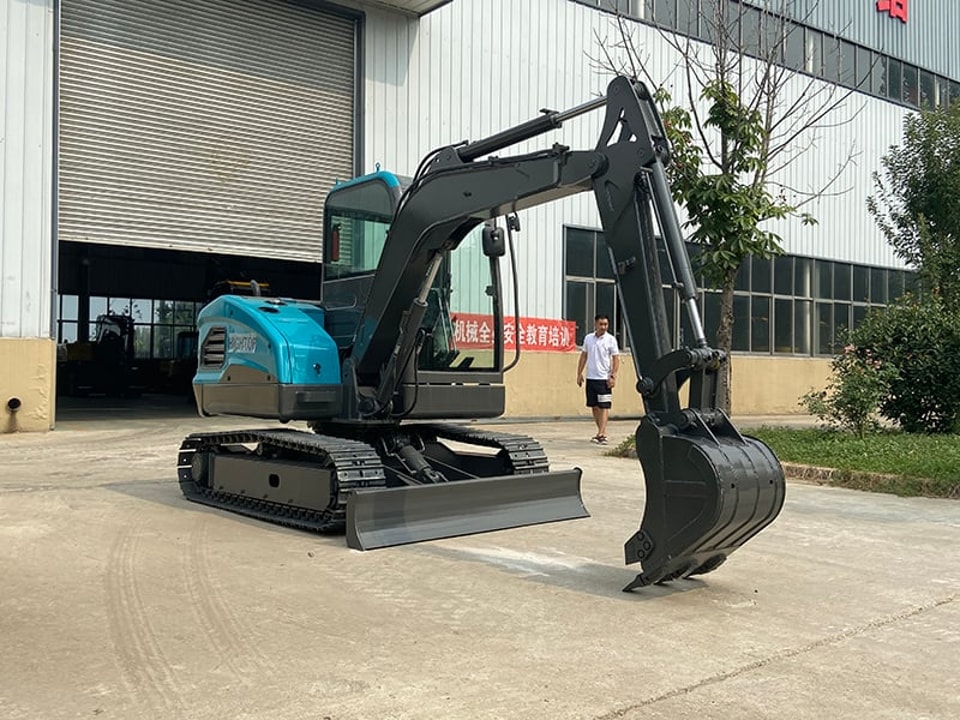

Störungen bei Minibaggern

Der Servicetechniker untersuchte die Maschine anhand des Fehlerbilds und der Informationen zur Funktionsweise ihrer Hydraulik. Erste Einschätzung des Fehlers und Analyse der möglichen Ursachen:

1. Im Ölkreislauf zum Einfahren des Löffelstiels ist eine Regenerationsfunktion vorgesehen. Sie verhindert, dass sich der Stiel beim Einfahren durch sein Eigengewicht zu schnell ausfährt. Dadurch wird Kavitation im Zylinder vermieden. Außerdem soll die Funktion unerwünschte Bewegungen des Löffelstiels und eine zu hohe Fahrgeschwindigkeit verhindern.

2. Die Funktion wird durch das Rückschlagventil im ARM1-Ventilschieber und das Regenerationsventil des Löffelstiels gesteuert. Bei diesem Fehlerbild müssen daher beide Komponenten gezielt geprüft werden.

3. Betrachten wir zunächst die Funktionsweise der Maschine: Ist der Betriebsmodus „Graben“ ausgewählt, befindet sich der Schieber des Regenerationsventils in der entsprechenden Stellung und sperrt den Ölrücklauf aus der Kolbenkammer des Zylinders. Übersteigt der Öldruck in der Kolbenkammer den Druck in der kolbenstangenseitigen Kammer, öffnet sich das Rückschlagventil im ARM1-Ventilschieber. Das Rücklauföl aus der Kolbenkammer strömt dann in die kolbenstangenseitige Kammer und aktiviert die Regeneration.

4. Daraus folgt: Kann der Schieber des Regenerationsventils seine vorgesehene Stellung nicht einnehmen oder öffnet das Rückschlagventil im ARM1-Ventilschieber nicht ordnungsgemäß, wird die Regeneration im Löffelstielkreis nicht beendet. Dadurch kann es zu einer unerwünschten kontinuierlichen Bewegung des Löffelstiels kommen.

Reparaturablauf beim Minibagger

Auf Grundlage der Funktionsanalyse prüfte der Techniker den Schieber des Regenerationsventils und den Vorsteuerölkreislauf. Dabei wurden keine Auffälligkeiten festgestellt. Bei der Prüfung des Rückschlagventils im ARM1-Ventilschieber zeigte sich jedoch, dass die Drosselbohrung an dessen Vorderseite durch Fremdkörper verstopft war. Dadurch konnte sich das Ventil nicht öffnen – die Ursache des Fehlers.

Reparaturverfahren für Minibagger

Da die Störung ausschließlich durch einen Fremdkörper verursacht wurde, der die Drosselbohrung blockierte, und weder ungewöhnlicher Verschleiß noch andere Probleme vorlagen, musste die Bohrung lediglich gründlich gereinigt und die Maschine anschließend erneut getestet werden. Dabei trat das wiederholte Einziehen des Löffelstiels nicht mehr auf – die Störung war somit behoben.
