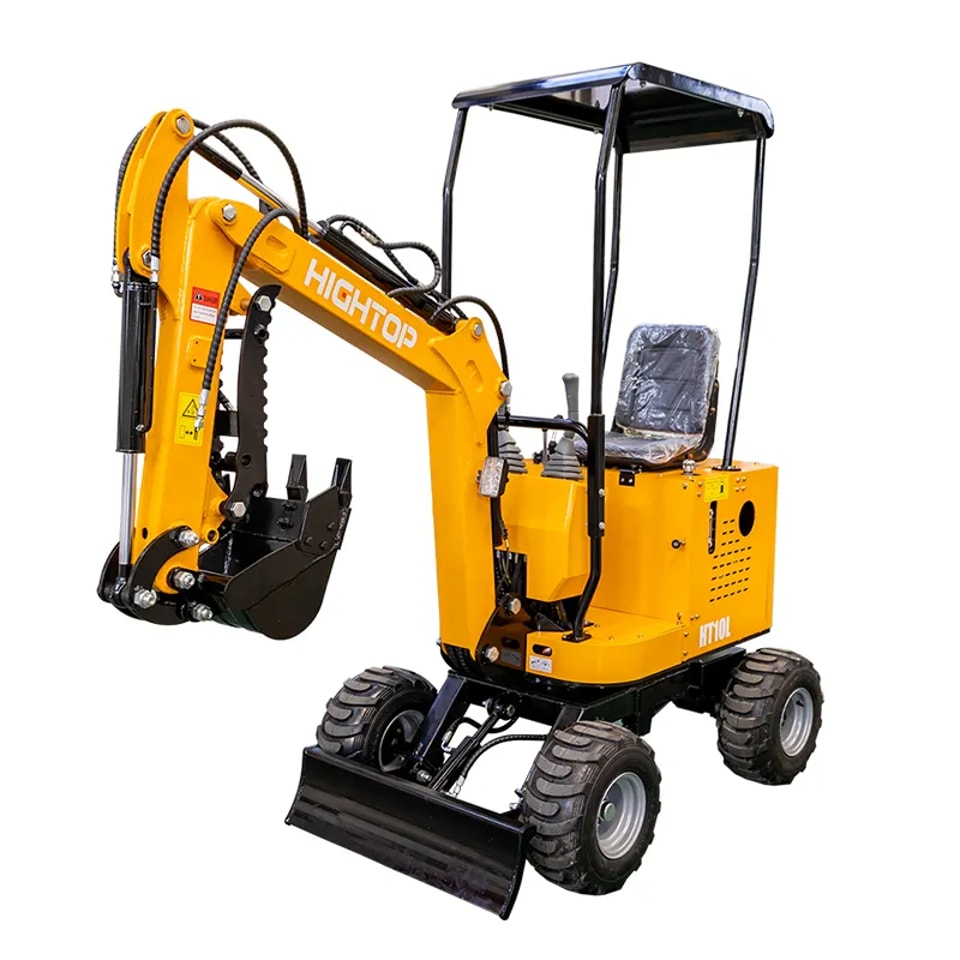

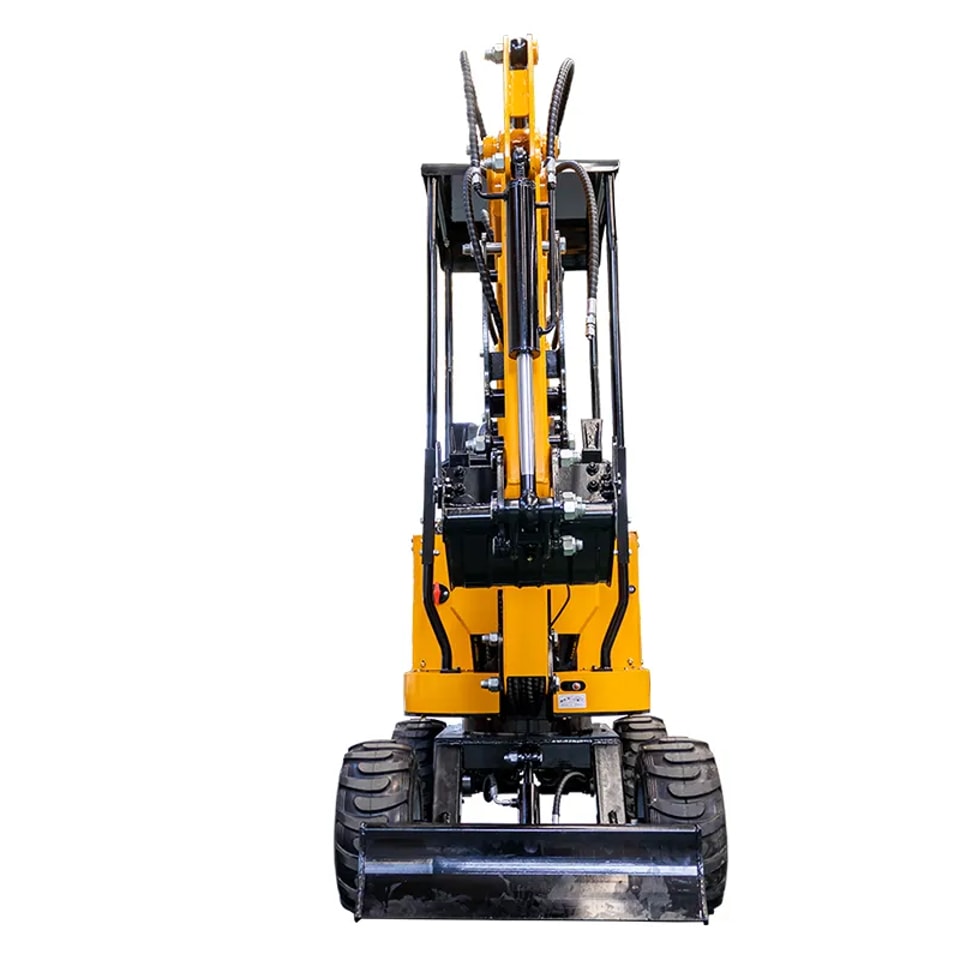

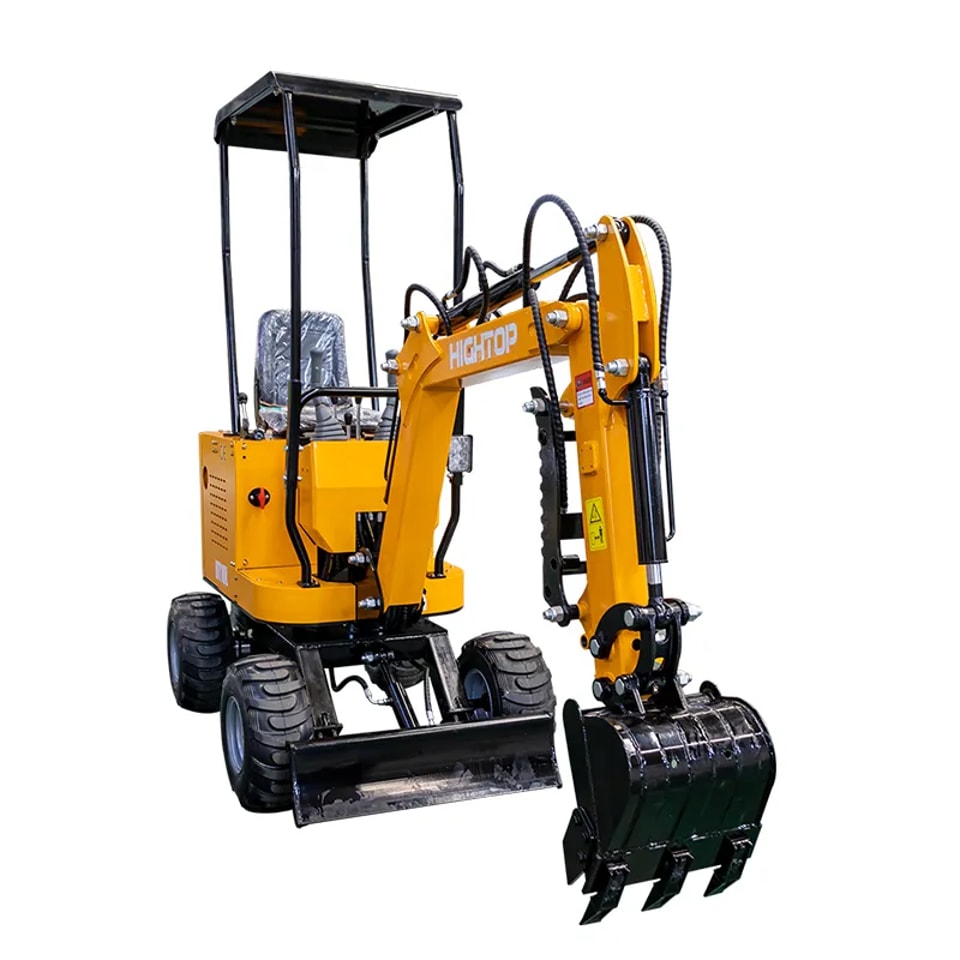

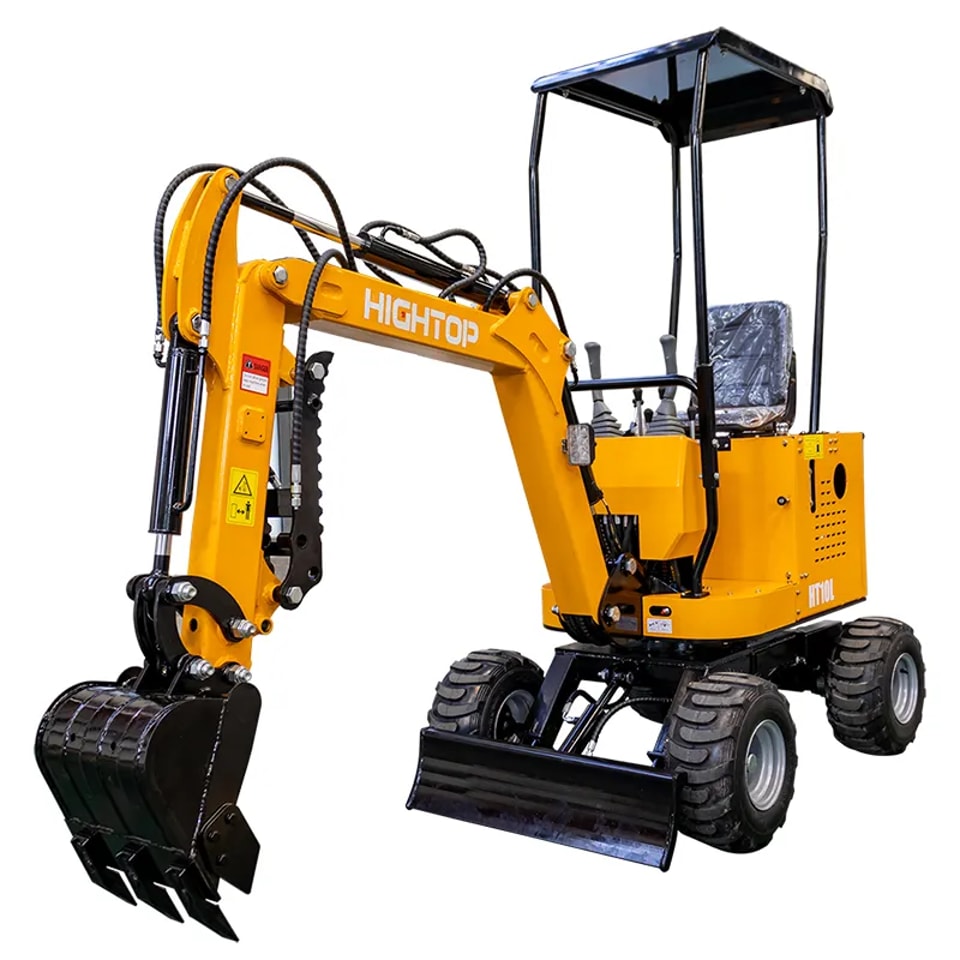

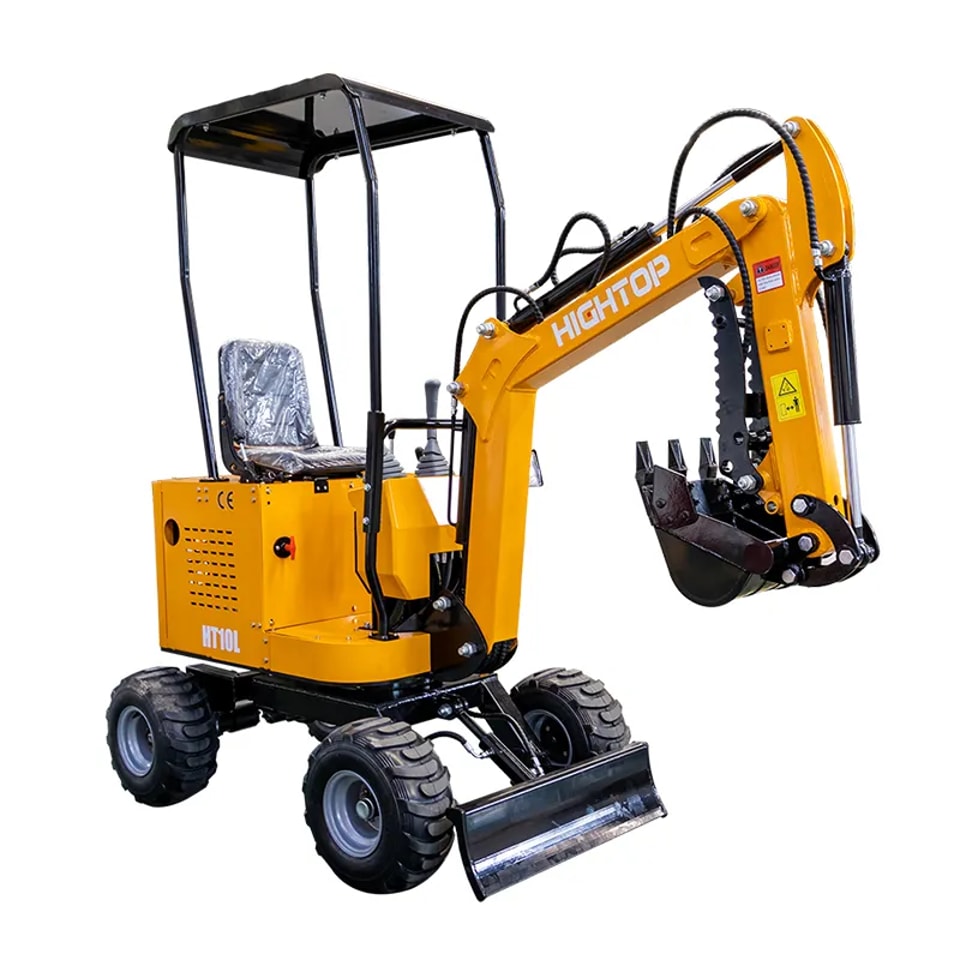

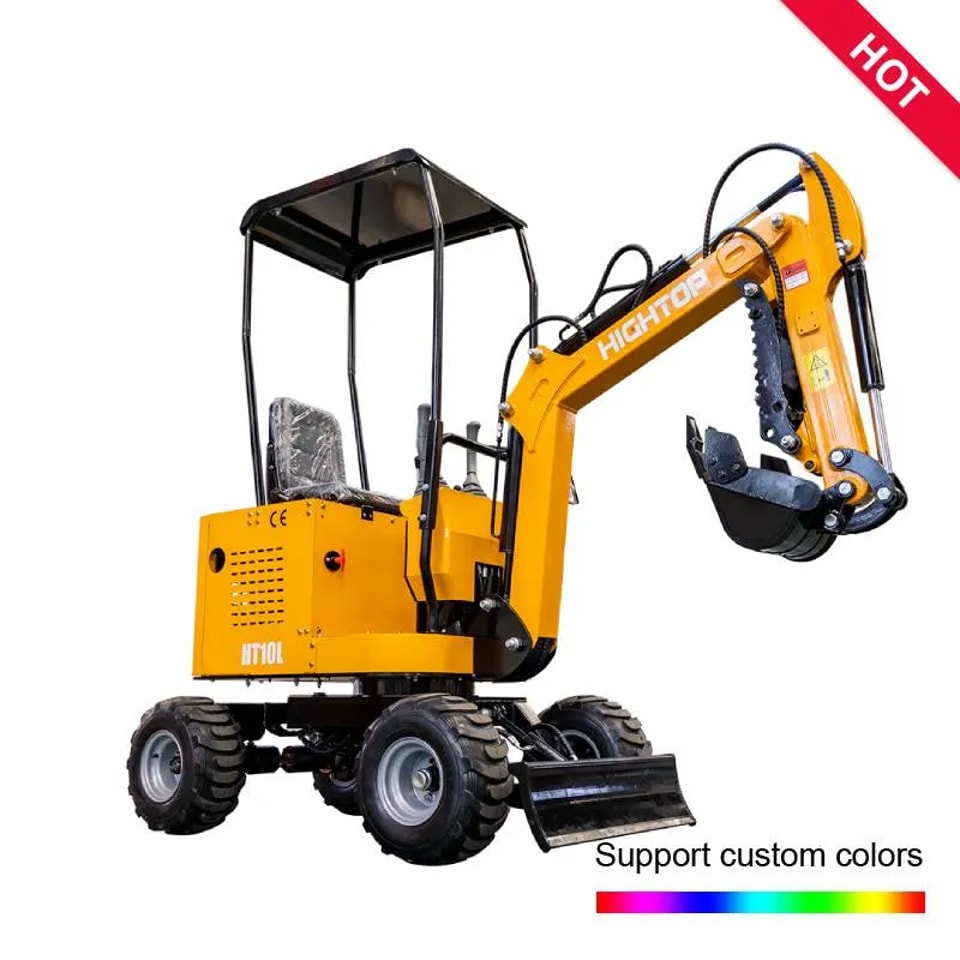

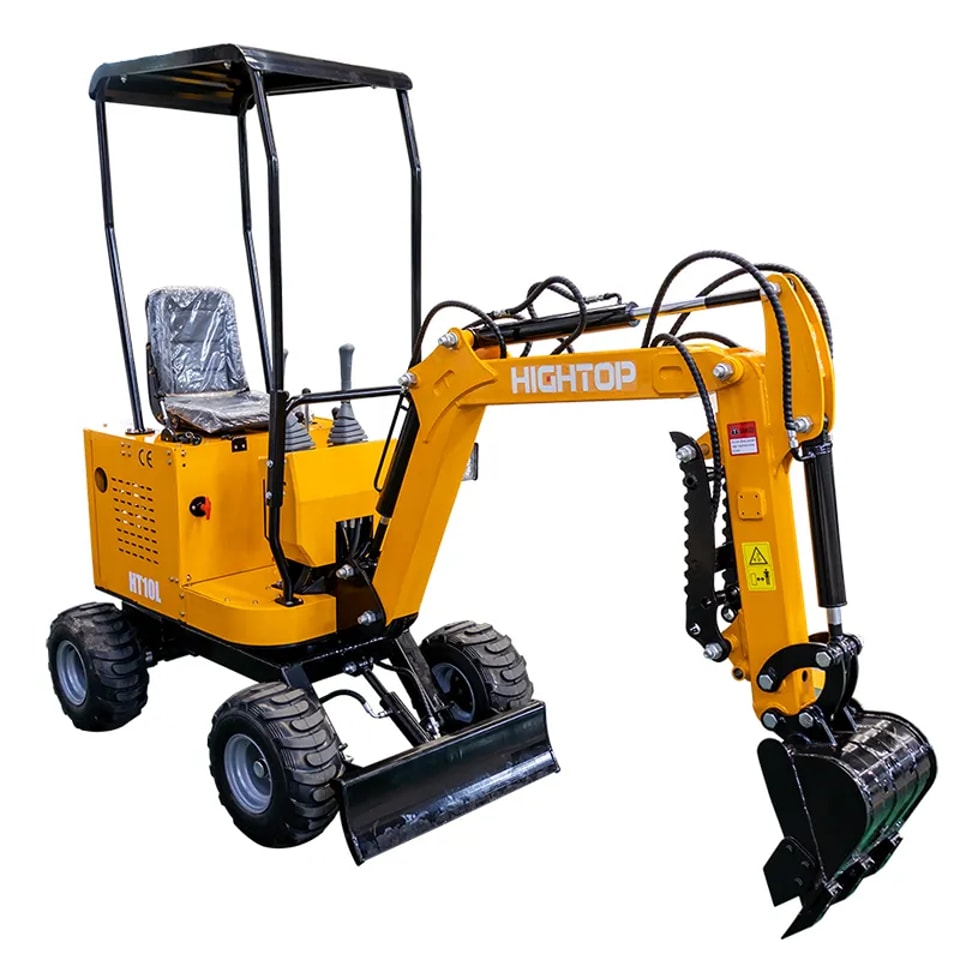

HT-10W Mobilbagger
Bedienungsanleitung für den Mobilbagger HT-10W
Der Mobilbagger HT-10W ist eine Erdbewegungsmaschine mit Reifenfahrwerk. Er arbeitet nach dem Prinzip des hydraulischen Grabens und Fahrens und wird hauptsächlich für kommunale Instandhaltungsarbeiten, kleinere Straßenbauarbeiten und andere kleinere Bauprojekte eingesetzt. Zu seinen Merkmalen zählen die schnelle Drehung um die eigene Achse und der rasche Wechsel des Arbeitsgeräts. Das Hydrauliksystem steuert über die Hauptpumpe und ein Mehrwegeventil die Aktoren; der Hydraulikmotor ist direkt mit dem Getriebe verbunden.
Der Mobilbagger 10W verfügt über eine Hinterradlenkung und Hinterradantrieb sowie ein hochgelegtes Fahrwerk. Dadurch fährt er problemlos über unebene Wege und setzt weniger leicht auf. Das vordere Planierschild dient beim Planieren und Baggern als Abstützung und erhöht die Stabilität der Maschine während der Grabearbeiten.
| Technische Daten des Minibaggers HT10 | |
|---|---|
| Gesamtabmessungen (Einheit: mm) | |
| Gesamtlänge | 2450 |
| Gesamtbreite | 1030 |
| Breite des Oberwagens | 750 |
| Gesamthöhe (Schutzdach / Kabinendach) | 2260 |
| Standardreifenbreite | 215 |
| Minimale Bodenfreiheit | 165 |
| Heckschwenkradius | 765 |
| Abstand zwischen Vorder- und Hinterreifen | 1095 |
| Bodenfreiheit des Planierschilds | 167 |
| Grabtiefe des Planierschilds | 88 |
| Arbeitsbereich (Einheit: mm) | |
| Maximale Grabungshöhe | 2200 |
| Maximale Ausschütthöhe | 1610 |
| Maximale Grabtiefe | 1630 |
| Maximale Höhe beim minimalen Wenderadius | 2015 |
| Maximale Grabreichweite | 2620 |
| Minimaler Wenderadius | 1065 |
| Leistungsdaten | |
| Löffelvolumen (m³) | 0.02 |
| Nennleistung (kW/min⁻¹) | 10 / 3600 |
| Schwenkgeschwindigkeit (min⁻¹) | 14 |
| Steigfähigkeit | 30° |
| Grabkraft des Löffels (kN) | 10.2 |
| Fahrgeschwindigkeit (km/h) | 5.2 |
| Füllmengen | |
| Kraftstofftankvolumen (l) | 6.6 |
| Hydrauliköltankvolumen (l) | 12.5 |
| Motorölmenge (l) | 1.1 |
| Hauptkomponenten | |
| Motor | Ducar420 |
| Steuerventilblock | JX10-01 |
| Zahnradpumpe | PGP5108G3LP |
| Fahrmotor | BM2315 |
| Hydrauliksystem | |
| Nennleistung (kW/min⁻¹) | 10 / 3600 |
| Druck (MPa) | 16 |
| Hubraum (cm³) | 8 |
| Systemdurchfluss (l/min) | 28.8 |
| Maximale Drehzahl (U/min) | 3600 |
