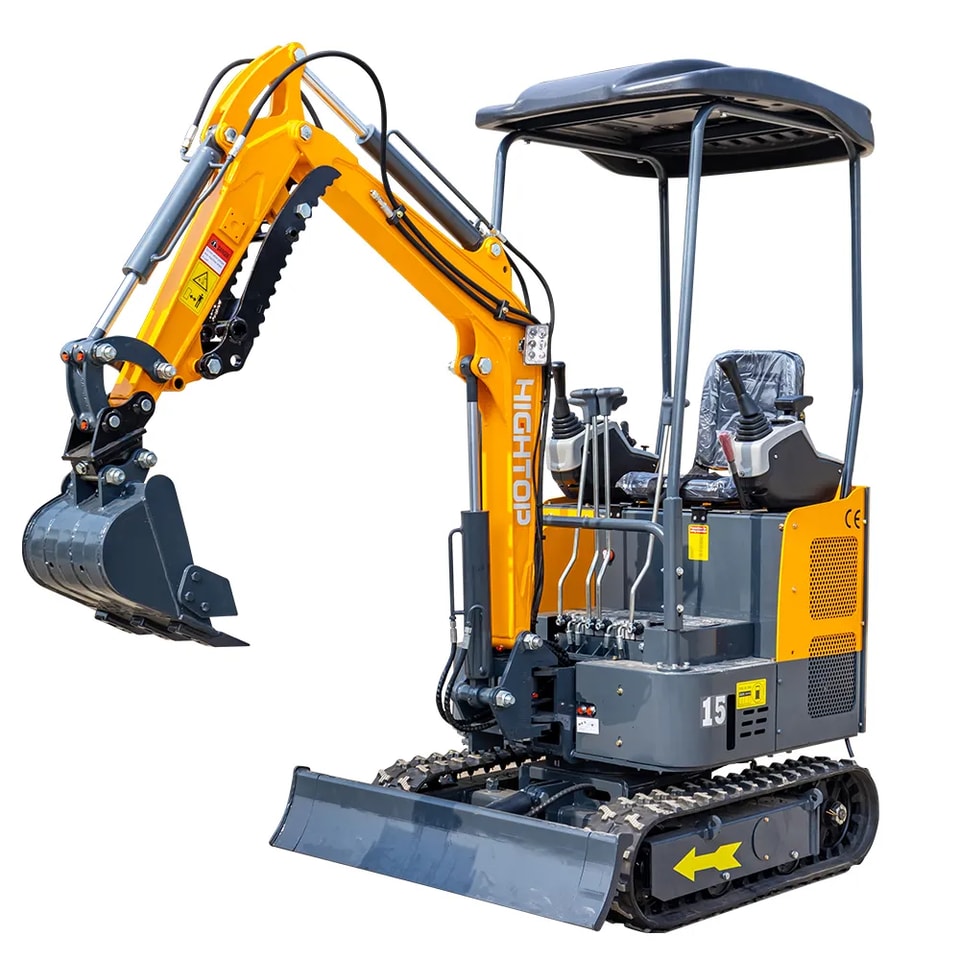

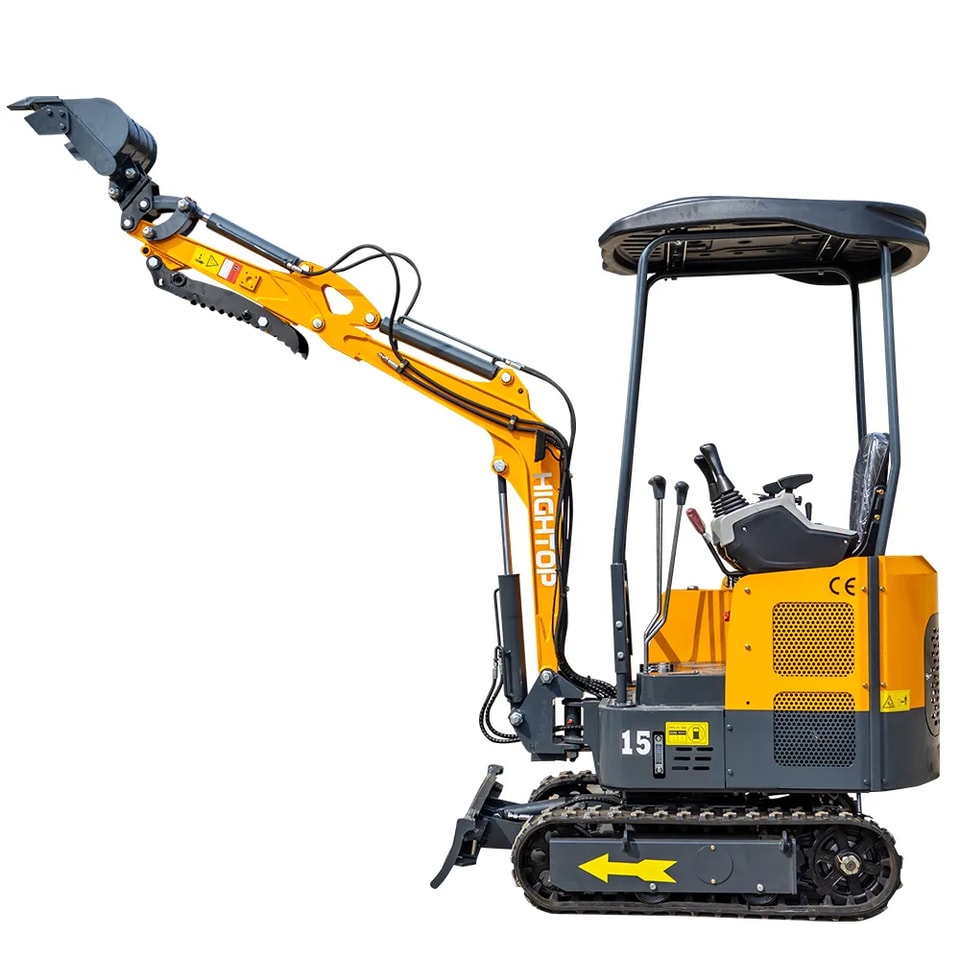

HT15Mini-Raupenbagger
Anleitung zum HT15-Minibagger
1. Für vielfältige Einsatzbereiche geeignet

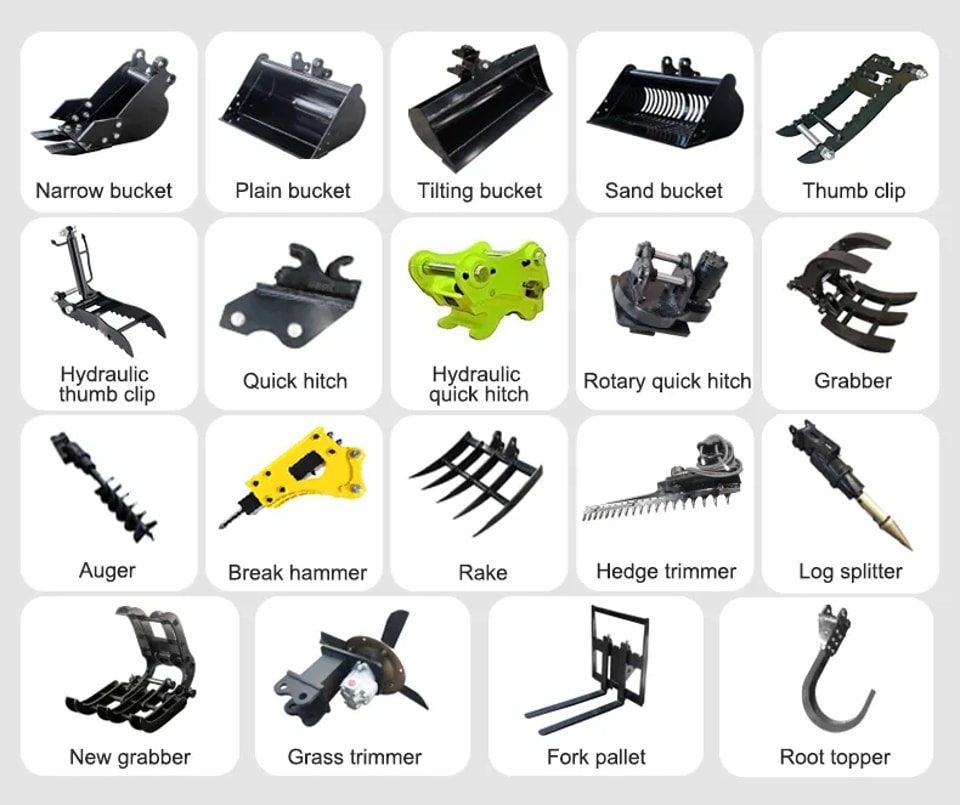

Der Wechsel zwischen Löffel, Hydraulikhammer und weiteren Anbaugeräten ermöglicht vielseitige Arbeiten wie Graben, Abbruch und Grabenreinigung.
2. Kompakte Bauweise und hohe Wendigkeit
Müheloses Manövrieren in engen Gassen, Innenräumen, Höfen und Treppenhäusern.
Gesamtbreite: 1.000 mm; Heckschwenkradius: 890 mm
3. Seitenschwenkfunktion für präzises Arbeiten
Seitliches Graben ohne häufiges Umsetzen der Maschine.
Ermöglicht präzises Arbeiten an Ecken, entlang von Gräben und an schwer zugänglichen Stellen.
4. Vielseitige Einsatzmöglichkeiten
Die maximale Grabtiefe beträgt 1.710 mm, die Grabreichweite 2.920 mm und die Ausschütthöhe 1.815 mm.
Erledigt Erdarbeiten, Grabeninstandsetzung, Landschaftsbau und Abbrucharbeiten in Innenräumen ganz selbstständig.

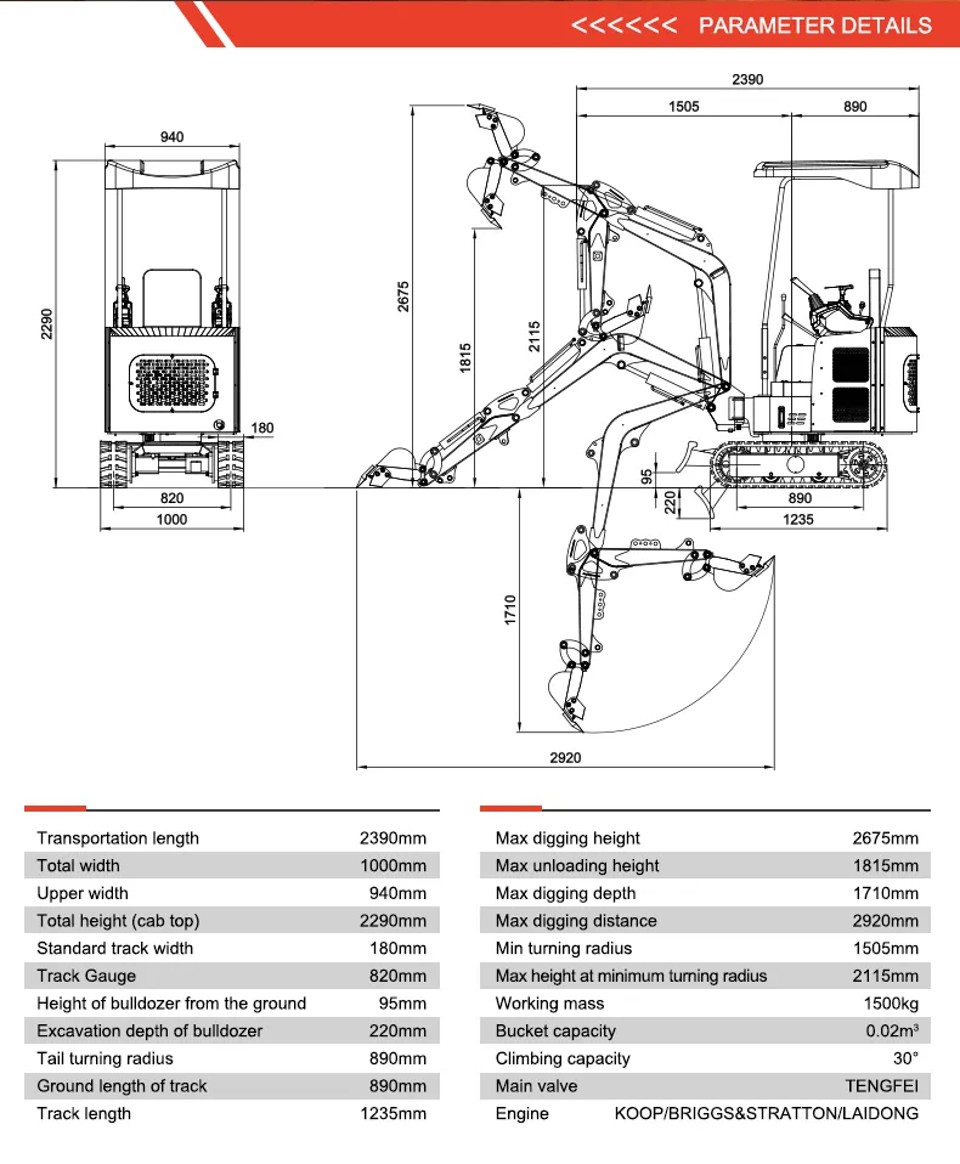

HT15 Minibagger – technische Daten
| HT15 mit Seitenschwenk und neuer Armlehnenkonsole – technische Daten | |
|---|---|
| Gesamtabmessungen (Einheit: mm) | |
| Transportlänge A | 2390 |
| Gesamtbreite B | 1000 |
| Oberwagenbreite D | 940 |
| Gesamthöhe (Kabinenoberkante) C | 2290 |
| Standardbreite der Raupenplatten F | 180 |
| Spurweite E | 820 |
| Bodenfreiheit des Planierschilds G | 95 |
| Grabtiefe des Planierschilds H | 220 |
| Heckschwenkradius I | 890 |
| Aufstandslänge der Raupenkette J | 890 |
| Raupenkettenlänge K | 1235 |
| Arbeitsbereich (Einheit: mm) | |
| Maximale Grabungshöhe a | 2675 |
| Maximale Ausschütthöhe b | 1815 |
| Maximale Grabtiefe c | 1710 |
| Maximale Reichweite beim Graben d | 2920 |
| Minimaler Schwenkradius e | 1505 |
| Maximale Höhe beim minimalen Schwenkradius f | 2115 |
| Leistungsdaten | |
| Betriebsgewicht (kg) | 1.500 kg |
| Löffelvolumen | 0,02 m³ |
| Typ des Arbeitsgeräts | Tieflöffel |
| Steigfähigkeit | 30 Grad |
| Hauptkomponenten | |
| Motoroptionen | Kipor / Briggs & Stratton / Laidong |
| Hauptsteuerventil | Tengfei |

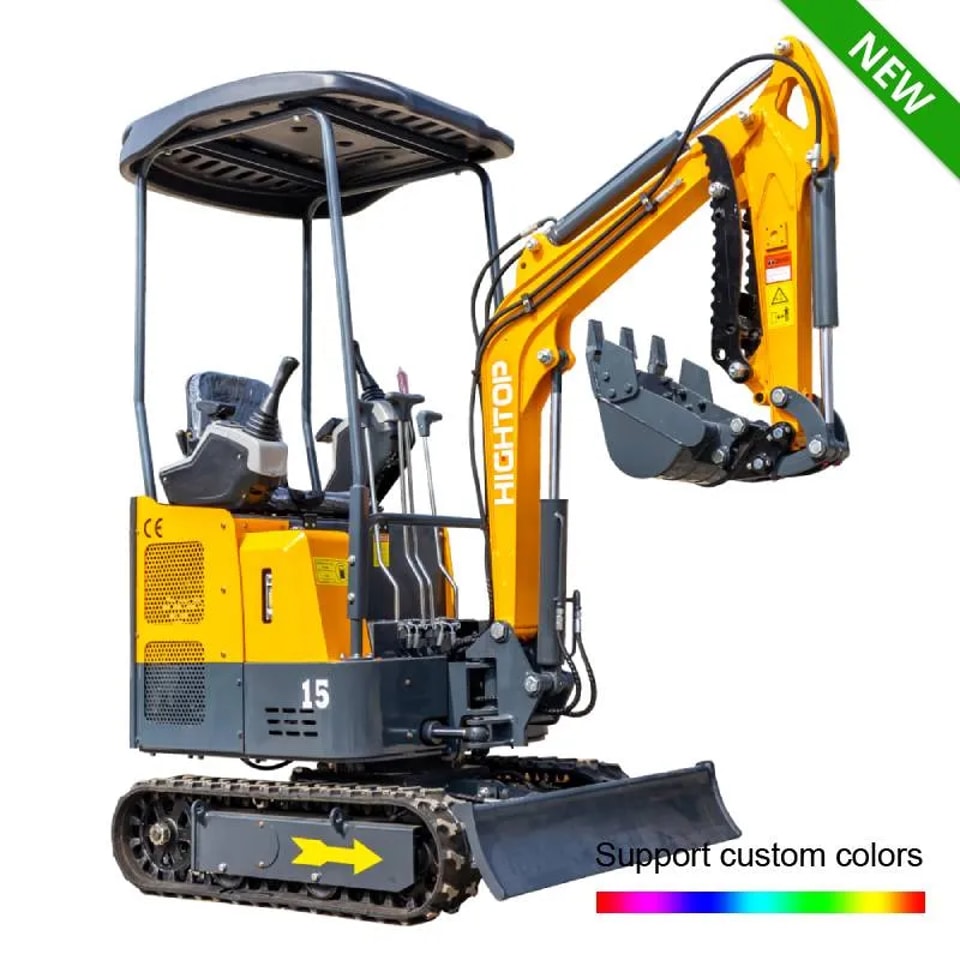

HT15 Minibagger
