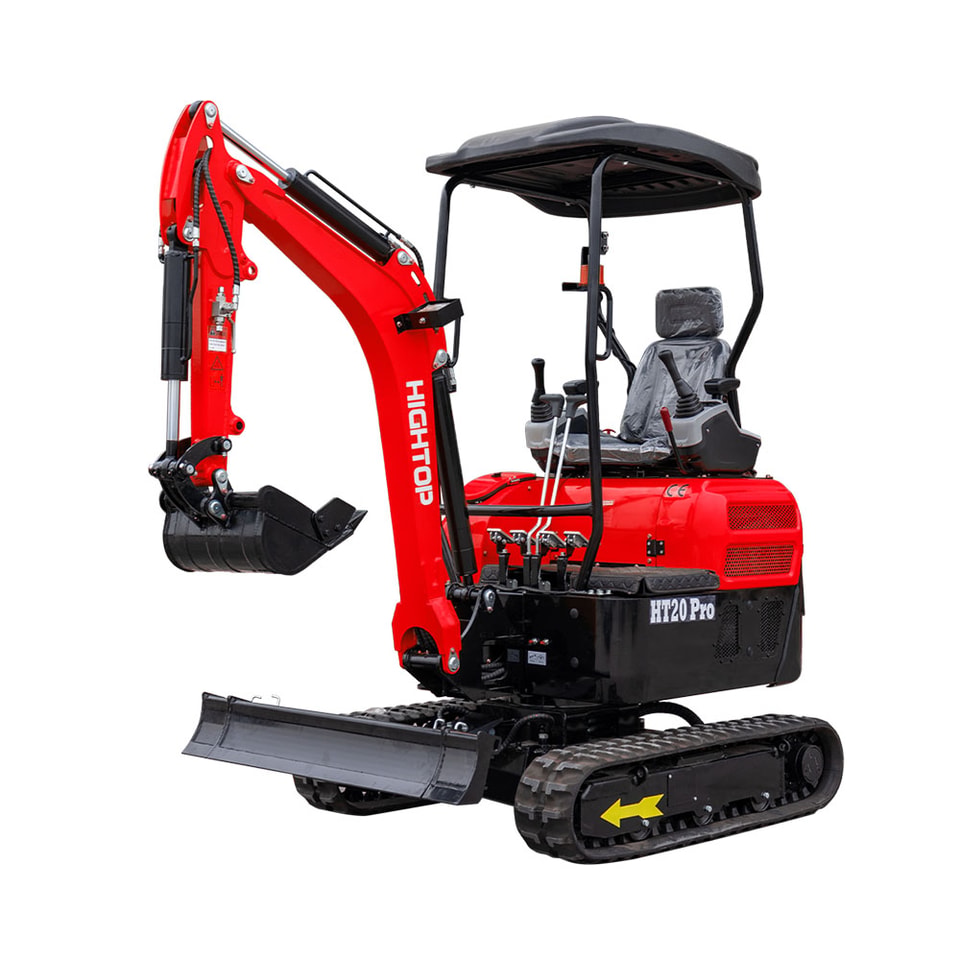

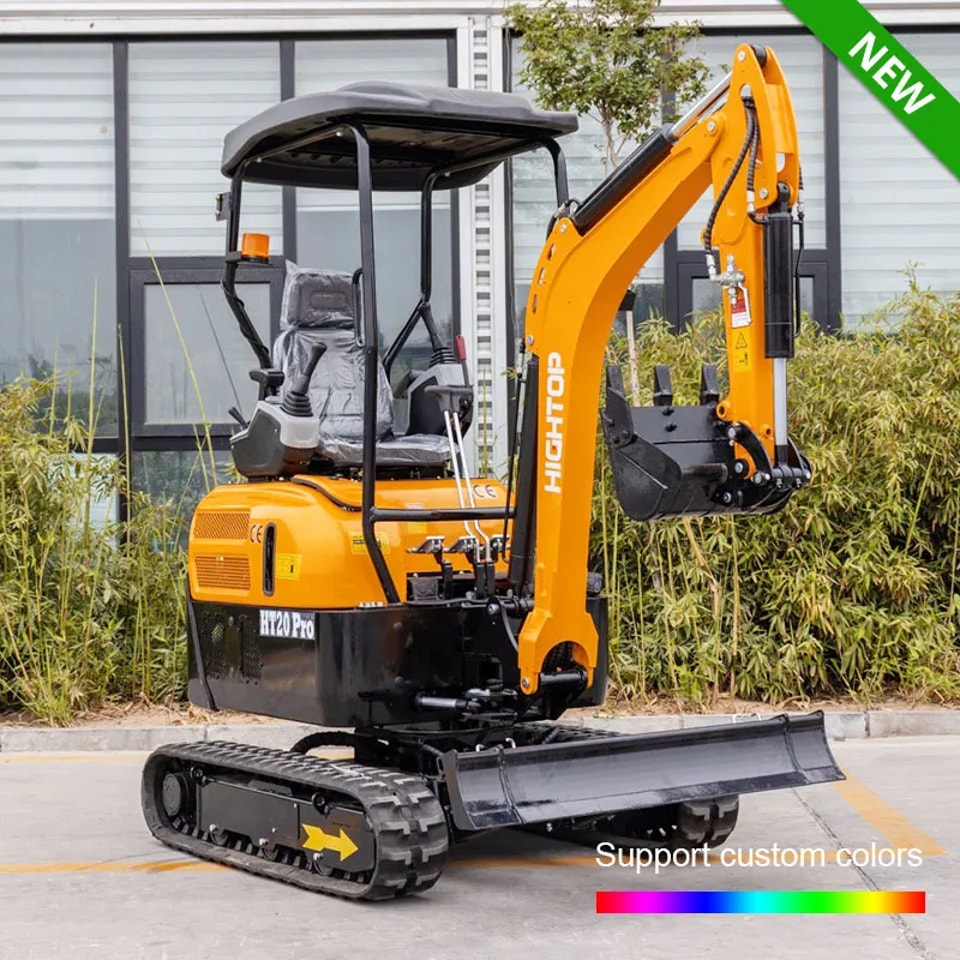

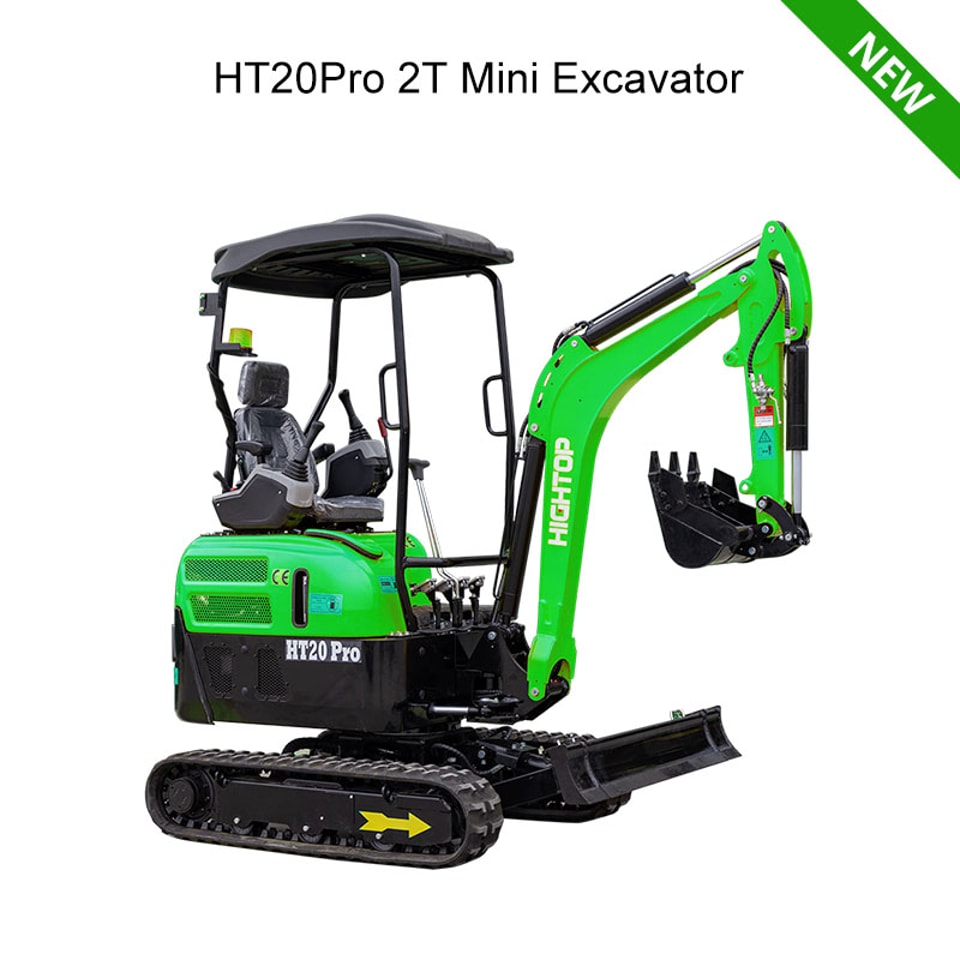

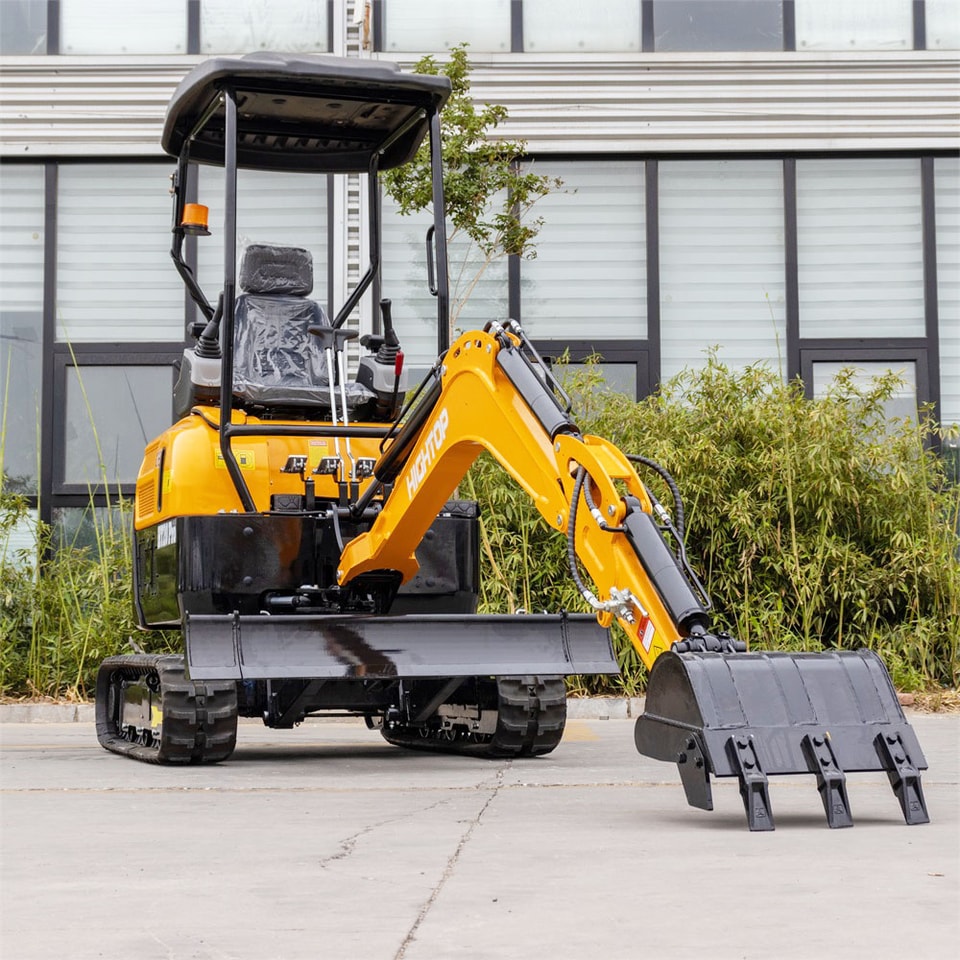

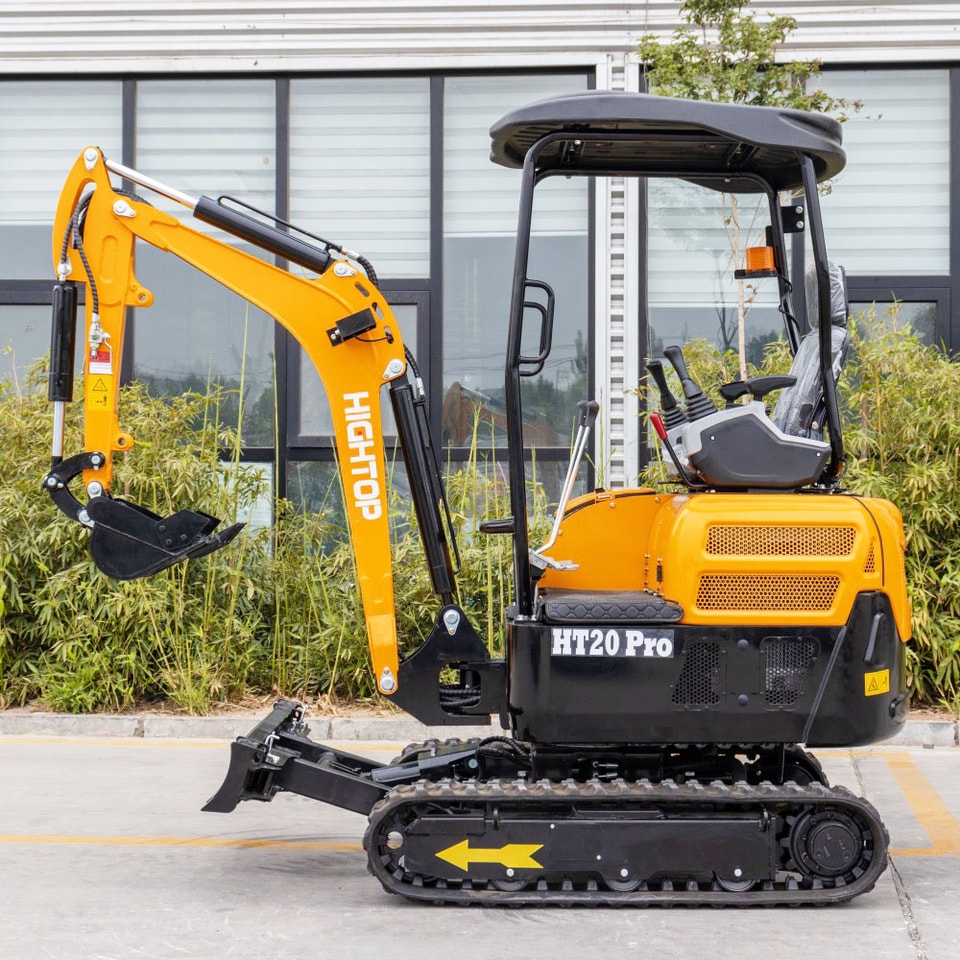

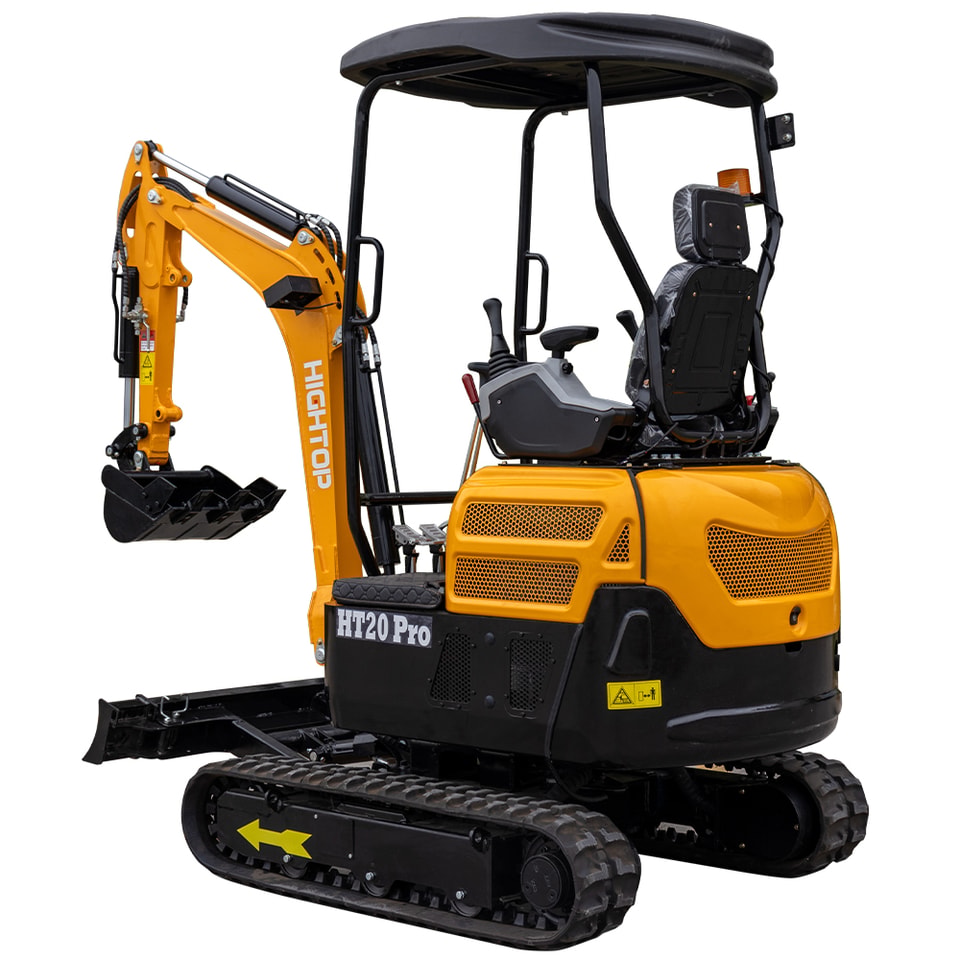

HT20Pro Minibagger
Bedienungsanleitung für den Minibagger HT20Pro
1. Integrierter Plungermotor
Zuverlässige Leistung, kompakte Bauweise und geringe Abmessungen. Geeignet für anspruchsvolle Einsatzbedingungen und den dauerhaften Betrieb unter hoher Belastung.

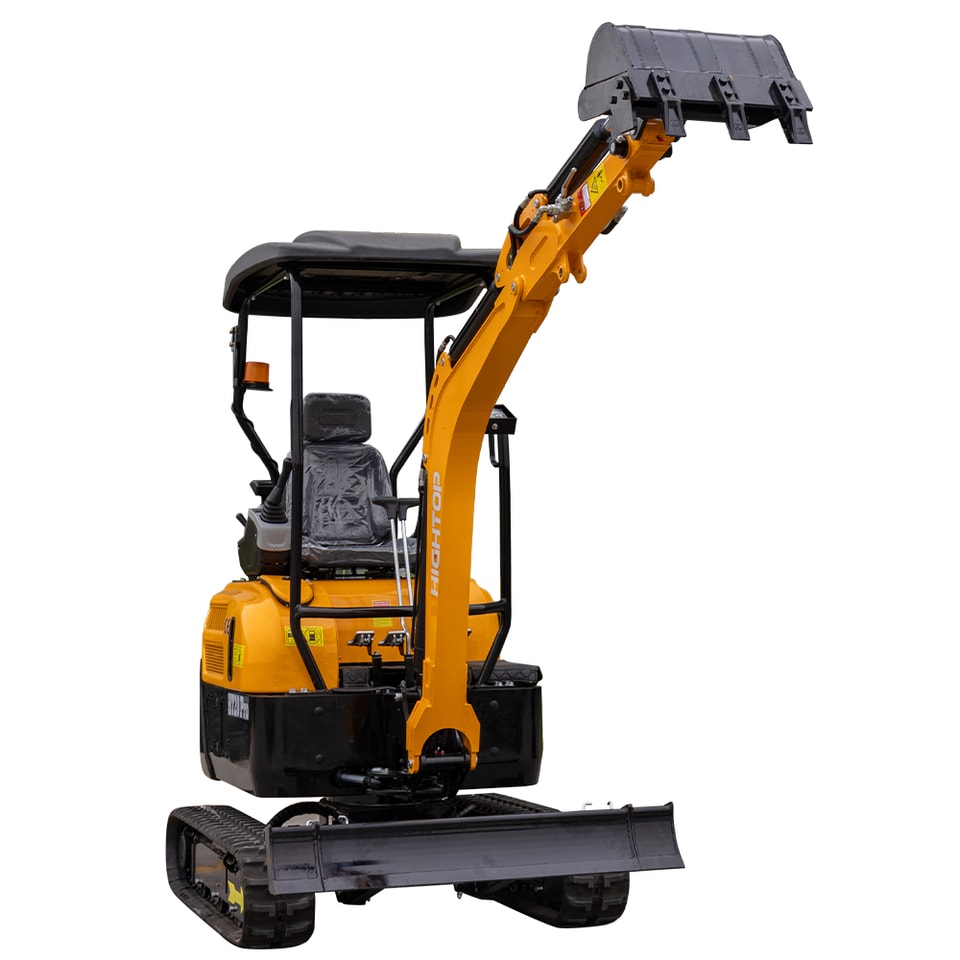

2. Seitliches Schwenken des Auslegers
Löffel oder Anbaugerät nach links oder rechts schwenken, ohne das Fahrwerk zu bewegen – für mehr Flexibilität beim Einsatz vielseitiger Anbaugeräte.
45° nach rechts
44° nach links
3. 8-Wege-Ventil für den Fahrbetrieb mit kleinem Bedienhebel
2 verzinkte Zylinder und 4 Fußpedale aus Aluminiumguss.
4. Handhebel für das Kugelventil
5. Motor einer renommierten Marke
Leistungsstark, zuverlässig und langlebig – für verschiedenste Arbeitseinsätze.
6. Verstärkter Auslegerarm
Ideal für Arbeiten an Kanten. Großer seitlicher Arbeitsbereich beim Graben.
7. Zwei Fahrgeschwindigkeiten
Niedrige Geschwindigkeit: geeignet für anspruchsvolles Gelände und präzise Manöver. Hohe Geschwindigkeit: effizienter bei längeren Fahrstrecken.
| HT20Pro Minibagger – Technische Daten | |
|---|---|
| Gesamtabmessungen (Einheit: mm) | |
| Transportlänge | 2650 mm |
| Gesamtbreite | 970–1270 mm |
| Breite des Oberwagens | 1055 mm |
| Gesamthöhe (Kabinenverdeck) | 2350 mm |
| Standardbreite der Kettenplatten | 200 mm |
| Spurweite | 770–1070 mm |
| Bodenfreiheit des Planierschilds | 290 mm |
| Grabtiefe des Planierschilds | 285 mm |
| Heckschwenkradius | 980 mm |
| Aufstandslänge der Kette | 1200mm |
| Kettenlänge | 1520 mm |
| Arbeitsbereich (Einheit: mm) | |
| Maximale Grabtiefe | 2875 mm |
| Maximale Ausschütthöhe | 1930 mm |
| Maximale Grabtiefe | 1995 mm |
| Maximale Grabreichweite | 3130 mm |
| Minimaler Wenderadius | 1670 mm |
| Maximale Höhe beim minimalen Wenderadius | 2285 mm |
| Leistungsdaten | |
| Betriebsgewicht | 1470 kg |
| Löffelvolumen | 0,025 m³ |
| Ausführung des Arbeitsgeräts | Tieflöffel |
| Steigfähigkeit | 30° |
| Hauptkomponenten | |
| Motor | Kubota / Laidong |
| Hauptsteuerventil | Tengfei |
