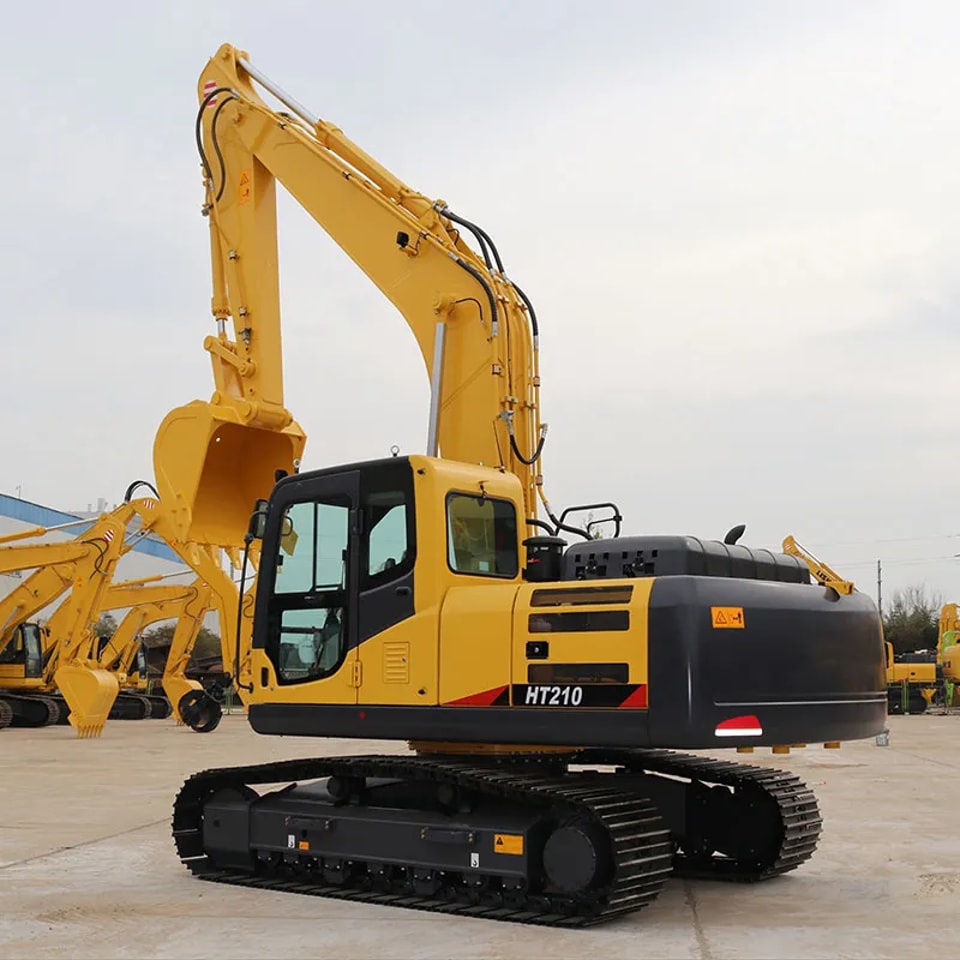

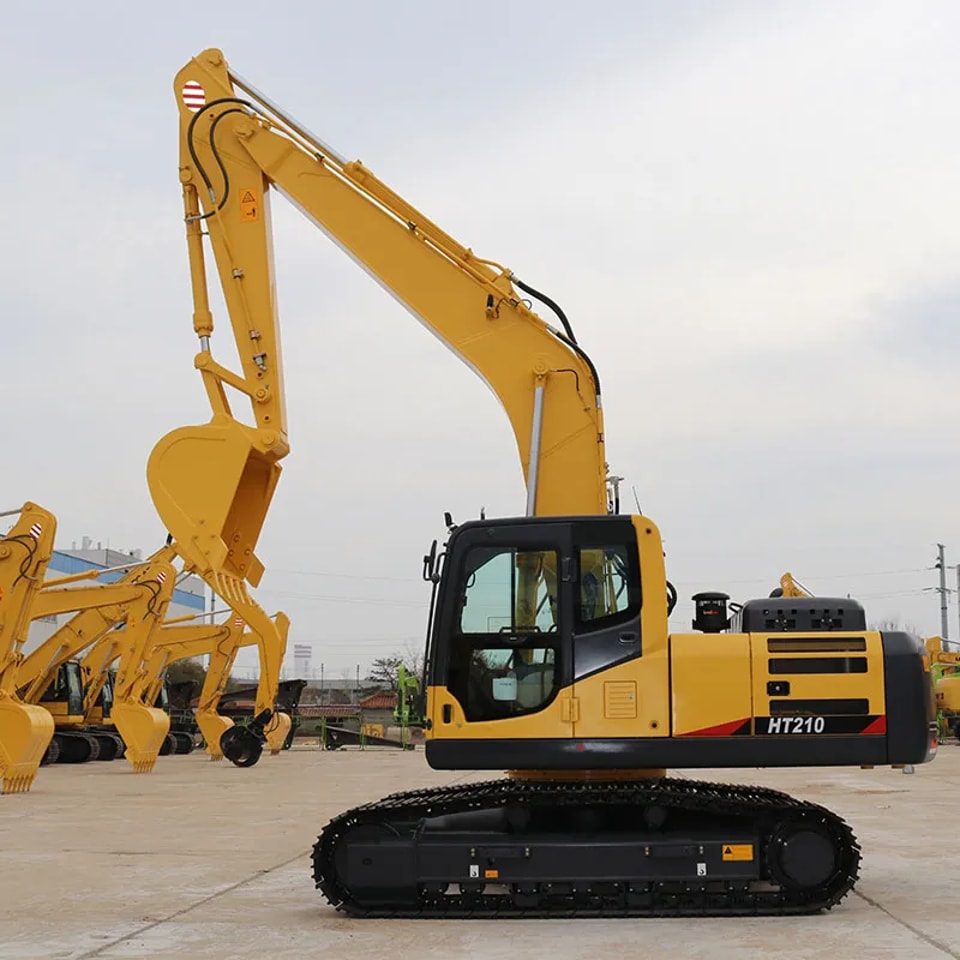

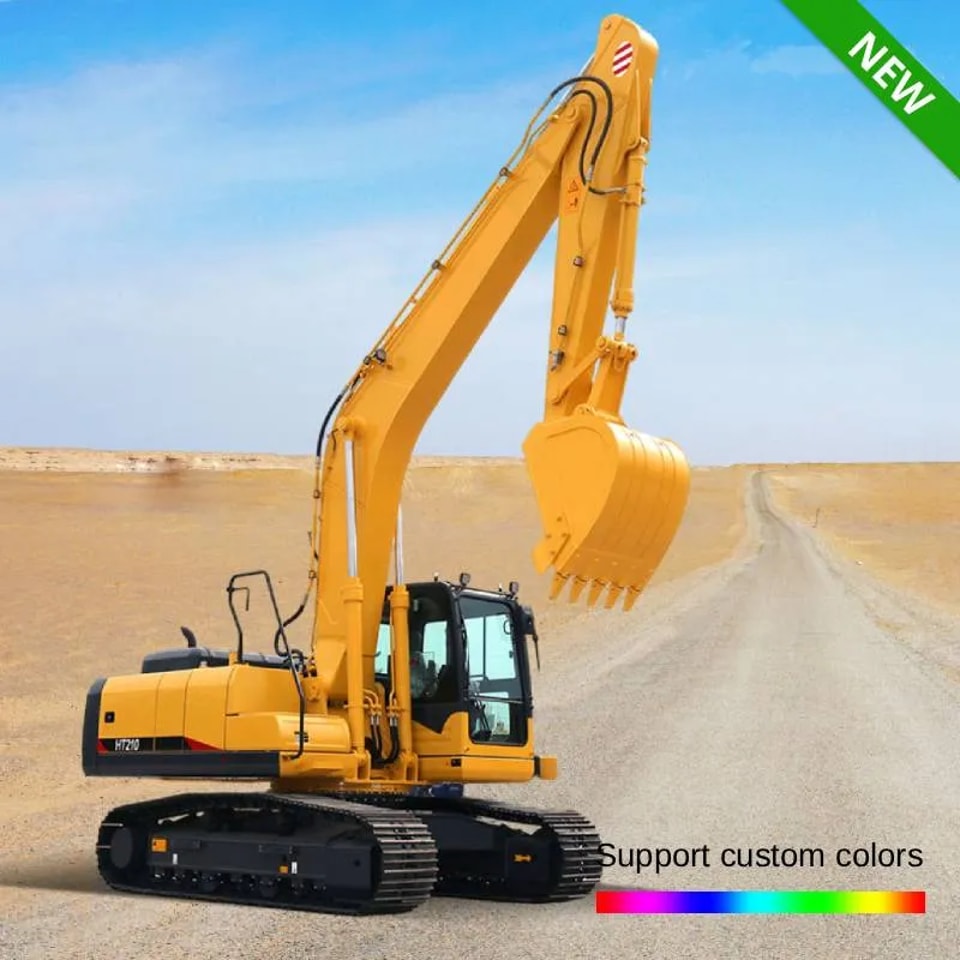

HT210 Großbagger
Bedienungsanleitung für den Großbagger HT210
Überragende Leistung
Hochbelastbarer Ausleger und Stiel
Neue variable Leistungssteuerung
6BTAA-5.9 (HM5.9)
Verstärkter Löffel und leistungsstarke Löffelkinematik
sowie präzisere Schwenksteuerung
Robuster und stabiler Unterwagen
Einschicht-Kühlsystem
Reduziert Stöße und Vibrationen durch eine gefederte Kabinenlagerung
KOMFORTABLE BEDIENUNG
· Neue Frontklimaanlage
· Leichtgängiges Fahrpedal und Fußstütze
· Verbessertes Smart-Display
· Leichte Bedienpulte
· Großzügige Kabine mit hervorragender Rundumsicht
· Hochsensibler Joystick und bequemer Einstieg
· Großzügiger, komfortabler Bedienbereich
WARTUNGSFREUNDLICHKEIT
· Motorkomponenten sind leicht zugänglich und einfach zu warten
· Zentralisierte elektrische Steuereinheit und leicht austauschbare Luftfiltereinheit
· Seitliche Abdeckungen, die sich links und rechts aufklappen lassen
· Großer Werkzeugkasten für zusätzlichen Stauraum
· Hocheffiziente Hydraulikpumpe
· Hi-MATE (Fernverwaltungssystem)
| Großbagger HT210 – Technische Daten | |
|---|---|
| Grundlegende technische Daten | |
| Modell | HT210 |
| Gesamtgewicht | 21 t |
| Löffelvolumen | 0,9–1,2 m³ |
| Motormodell | Cummins 6BTAA5.9 |
| Nennleistung | 133 kW/2000 U/min |
| Kraftstofftankvolumen | 350 l |
| Hydrauliktankvolumen | 246 l |
| Modell der Hydraulikpumpe | K3V112DT |
| Maximaler Förderstrom | 223 × 2 l/min |
| Betriebsdruck | 34,3/37,3 MPa |
| Fahrwerk und Leistung | |
| Fahrgeschwindigkeit | 5,2/3,5 km/h |
| Schwenkgeschwindigkeit | 11,7 U/min |
| Steigfähigkeit | 35° |
| Grabkraft des Löffels | 138 kN |
| Grabkraft des Löffelstiels | 99 kN |
| Bodendruck | 44 kPa |
| Zugkraft | 174 kN |
| Gesamtabmessungen (Einheit: mm) | |
| Gesamtlänge | 9390 mm |
| Gesamtbreite | 2780 mm |
| Gesamthöhe (Oberkante Ausleger) | 3040 mm |
| Gesamthöhe (Kabinenoberkante) | 3114 mm |
| Bodenfreiheit des Gegengewichts | 1065 mm |
| Minimale Bodenfreiheit | 468 mm |
| Breite des Oberwagens | 2700 mm |
| Abstand von der Drehachse bis zum Heck | 2720 mm |
| Höhe des Gegengewichts | 2045 mm |
| Heckschwenkradius | 2720 mm |
| Fahrwerk und Kette (Einheit: mm) | |
| Aufstandslänge der Kette | 3445 mm |
| Kettenlänge | 4250 mm |
| Spurweite | 2180 mm |
| Spurweite | 2780 mm |
| Kettenplattenbreite | 600 mm |
| Stärke der Kettenplattenstege | 26 mm |
| Aufstandsfläche beim Transport | 4940 mm |
| Arbeitsausrüstung (Einheit: mm) | |
| Stiellänge | 2900 mm |
| Auslegerlänge | 5700 mm |
| Arbeitsbereich (Einheit: mm) | |
| Maximale Grabungshöhe | 8630 mm |
| Maximale Ausschütthöhe | 6180 mm |
| Maximale Grabtiefe | 5501 mm |
| Maximale vertikale Grabtiefe | 4940 mm |
| Maximale Grabtiefe (bei 2,5 m Niveau) | 5287 mm |
| Maximale Grabreichweite | 8305 mm |
| Maximale Grabreichweite am Boden | 8180 mm |
| Minimaler Wenderadius | 2495 mm |
| Maximale Höhe beim minimalen Wenderadius | 6430 mm |
