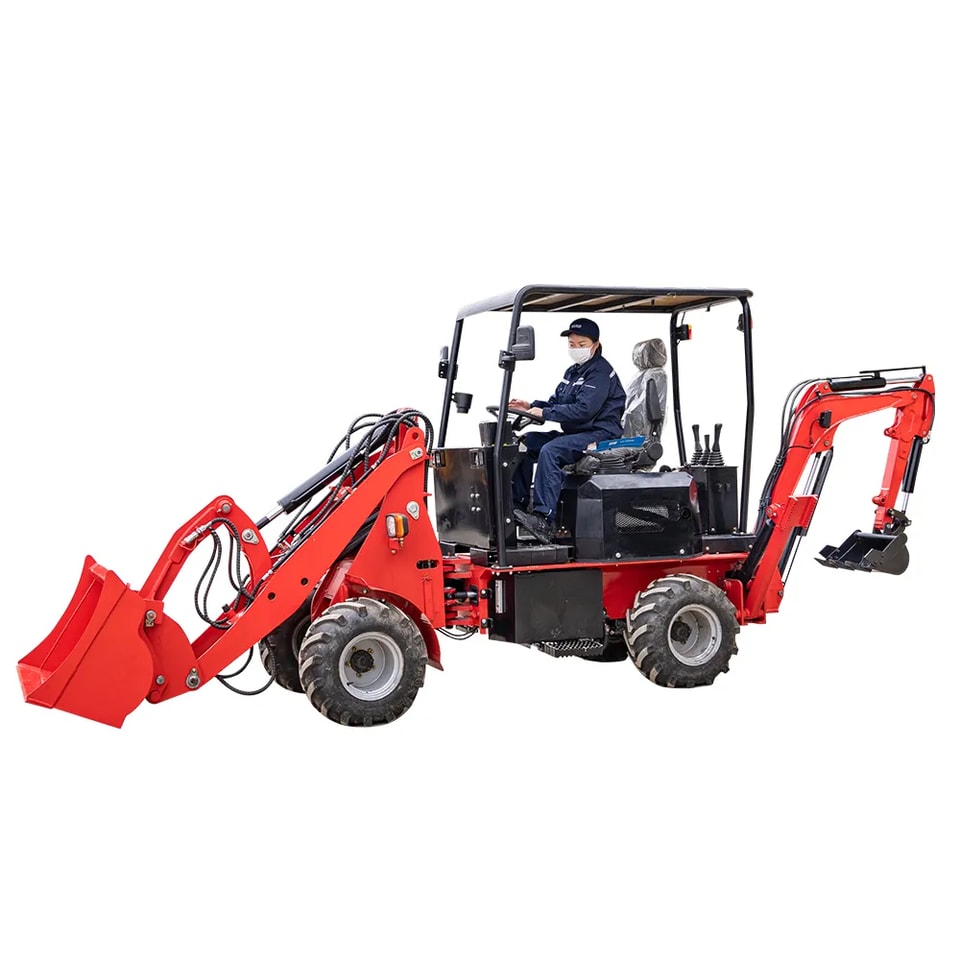

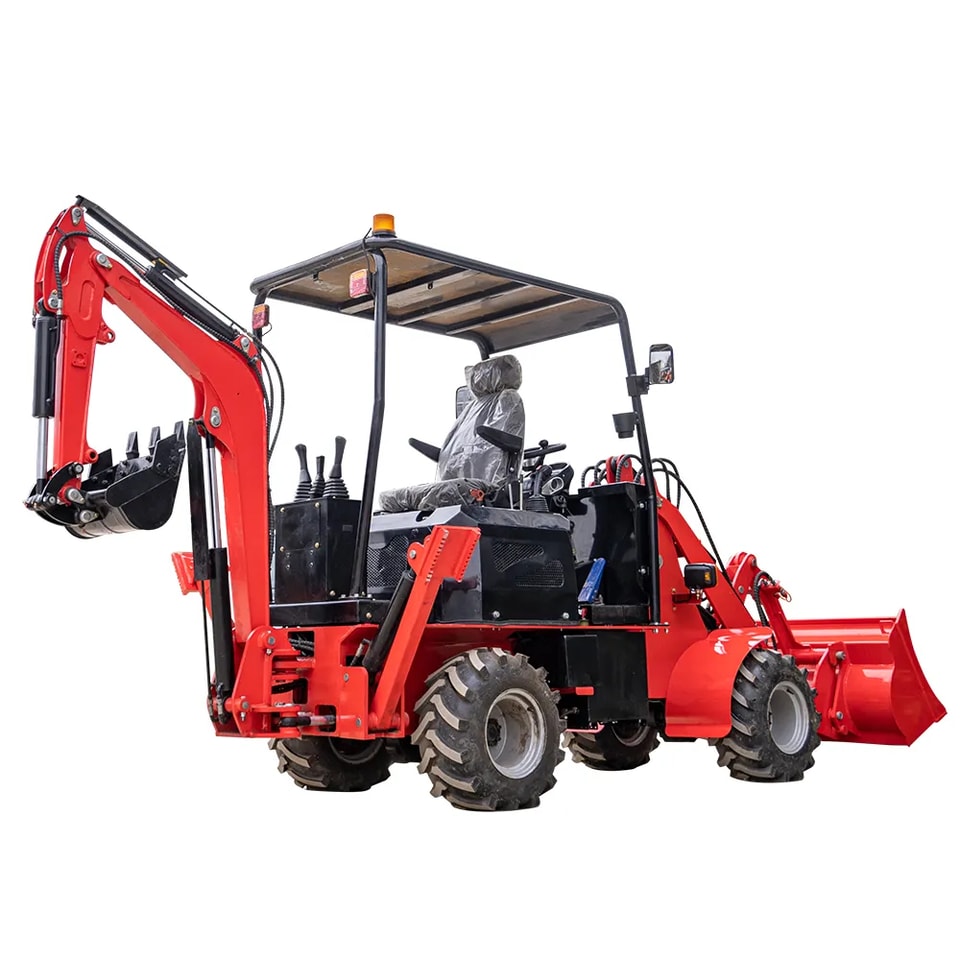

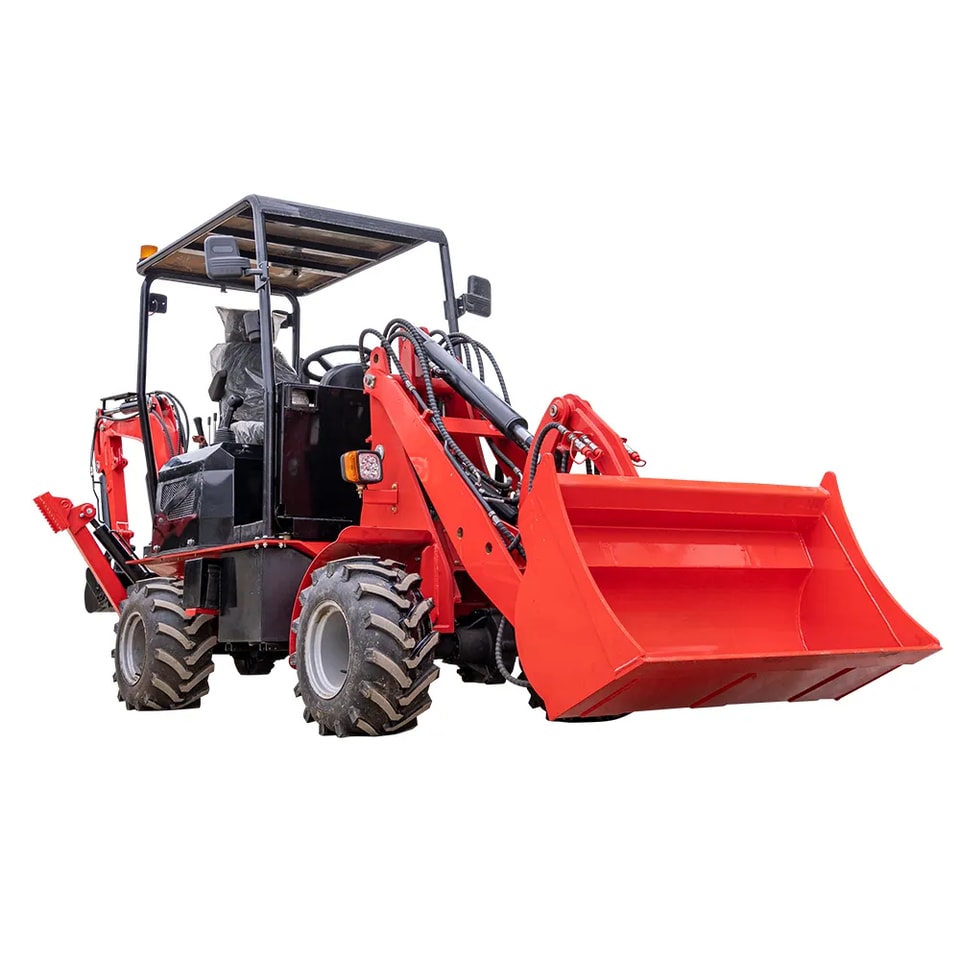

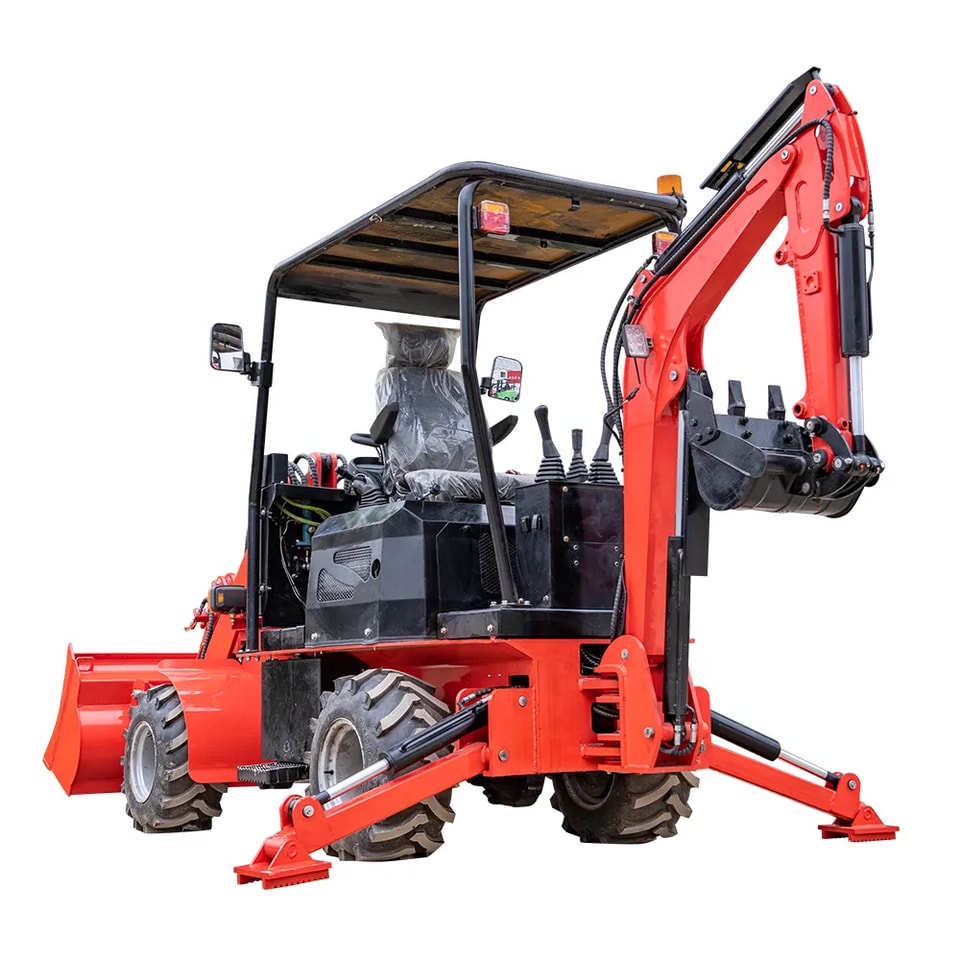

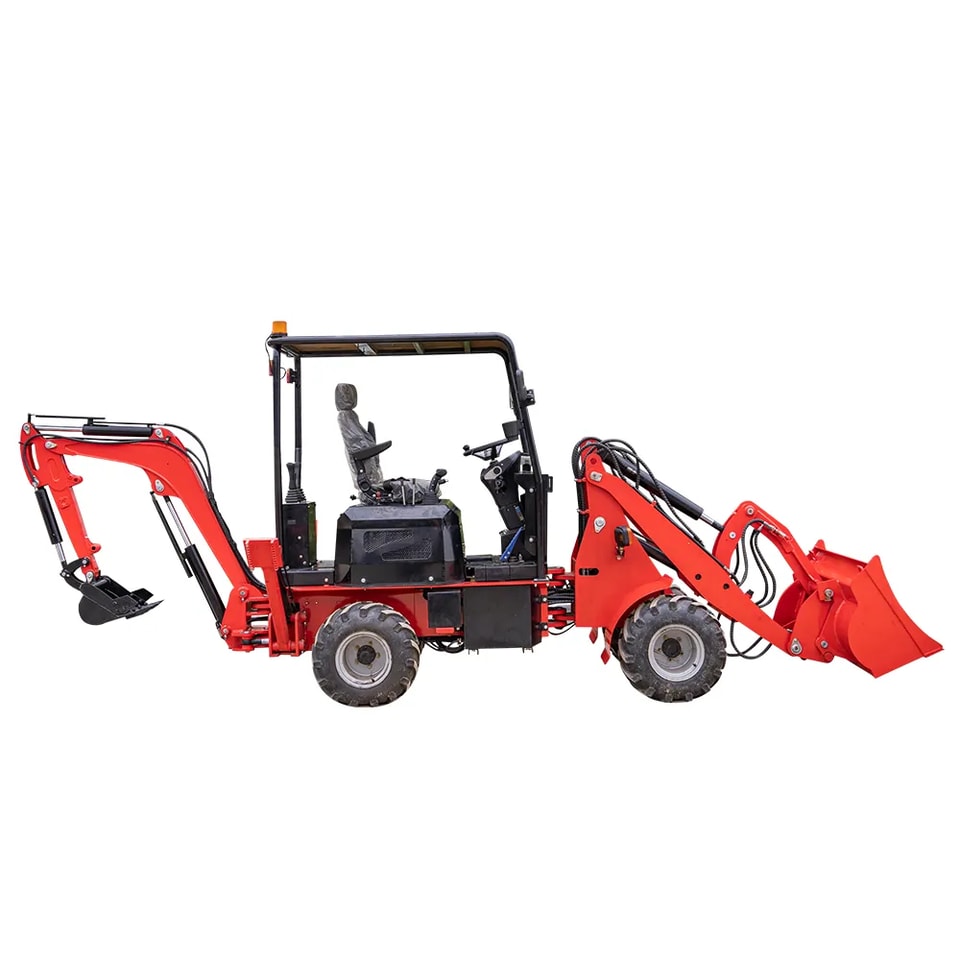

HTDL06HL Baggerlader

Anleitung zum Baggerlader HTDL06HL

Hauptmerkmale:

Vielseitige Maschine mit zwei Funktionen – kompakt und leistungsstark für effizientes Arbeiten auf der Baustelle

Kompakt und wendig: Dank des kompakten Aufbaus und des kleinen Wendekreises lässt sich die Maschine mühelos auf engem Raum manövrieren und problemlos zwischen Einsatzorten bewegen.

Zwei Funktionen in einer Maschine: Integrierte Lade- und Grabfunktionen mit einer 0,3-m³-Ladeschaufel und einem 0,04-m³-Baggerlöffel – für vielseitige Aufgaben mit nur einer Maschine.

Starke Leistung: Der LaiDong-Motor mit 18,4 kW und eine maximale Zugkraft von 7,5 kN ermöglichen den mühelosen Einsatz bei schweren Lasten und in anspruchsvollem Gelände.

Vielseitig einsetzbar: Mit einer maximalen Grabtiefe von 1.643 mm und einer Auskipphöhe von 2.169 mm bewältigt die Maschine ein breites Spektrum an Bauaufgaben in unterschiedlichen Höhen und Tiefen.

Präzise Hydraulik: Das Hydrauliksystem mit hohem Förderstrom sorgt für gleichmäßige, schnelle Bewegungen und hohe Arbeitspräzision und Effizienz.

Lange Einsatzzeiten: Die optimierte Flüssigkeitskapazität verringert Tankstopps und ermöglicht einen zuverlässigen Dauerbetrieb.

Vorteile der Maschine:

1. Zwei Funktionen in einer Maschine: hohe Effizienz

Die Maschine vereint die Funktionen eines Radladers und eines Baggers. Schaufelvolumen: 0,3 m³; Nennlast: 400 kg. Volumen des Baggerlöffels: 0,04 m³; maximale Grabtiefe: 1.643 mm; Reichweite: 2.863 mm. Ob Laden, Graben oder Verfüllen – eine einzige Maschine bewältigt verschiedenste Aufgaben und senkt die Investitionskosten für Geräte.

2. Leistungsstarker Motor für zuverlässigen Dauerbetrieb

Ausgestattet mit einem Reihen-Dreizylindermotor Laidong 385L mit einer Nennleistung von 18,4 kW bei 2.400 U/min. Die wassergekühlte Viertaktbauweise sorgt für eine effiziente Wärmeableitung und eine dauerhaft stabile Leistungsabgabe. Mit einer maximalen Zugkraft von 7,5 kN und einer Fahrgeschwindigkeit von 0–6 km/h meistert die Maschine anspruchsvolles Gelände und schwere Einsätze mühelos.

3. Präzises Hydrauliksystem für reibungslose und mühelose Bedienung

Das Hydrauliksystem verfügt über Pumpen für Fahrantrieb, Arbeitshydraulik und Lenkung. Es erreicht einen maximalen Förderstrom von 40 l/min und einen Systemdruck von 18 MPa. Die schnelle Reaktion ermöglicht gleichmäßige und präzise Grab- und Ladevorgänge und steigert so Arbeitsgenauigkeit und Effizienz.

4. Großer Arbeitsbereich für vielfältige Bauaufgaben

Mit einer maximalen Grabtiefe von 3.156 mm, einer maximalen Auskipphöhe von 2.169 mm und einer Auskippreichweite von 1.120 mm bewältigt die Maschine mühelos Aufgaben vom Materialumschlag in großer Höhe bis zum Ausheben tiefer Gräben. Sie eignet sich für kommunale Bauarbeiten, Landschaftsbau und kleinere Bauprojekte.

5. Optimierte Flüssigkeitskapazitäten für längere Einsatzzeiten und weniger Stillstand

Der 25-l-Kraftstofftank und der 40-l-Hydrauliköltank sowie die präzise Abstimmung der Flüssigkeitsmengen für Motor, Antriebsachse und Bremssystem verlängern die Einsatzzeit pro Arbeitsgang und verringern Tankstopps. Das ermöglicht unterbrechungsfreie Bauarbeiten und steigert die Gesamteffizienz.

6. Kompaktes, wendiges Fahrwerk – ideal für beengte Arbeitsbereiche

Mit kompakten Abmessungen von nur 5.060 mm × 1.815 mm × 2.360 mm, einem minimalen Wenderadius von 2.540 mm und einem Lenkeinschlag von 35° manövriert die Maschine flexibel auf engen Baustellen, in Höfen und schmalen Straßen und erledigt mühelos Lade-, Entlade- und Baggerarbeiten.
