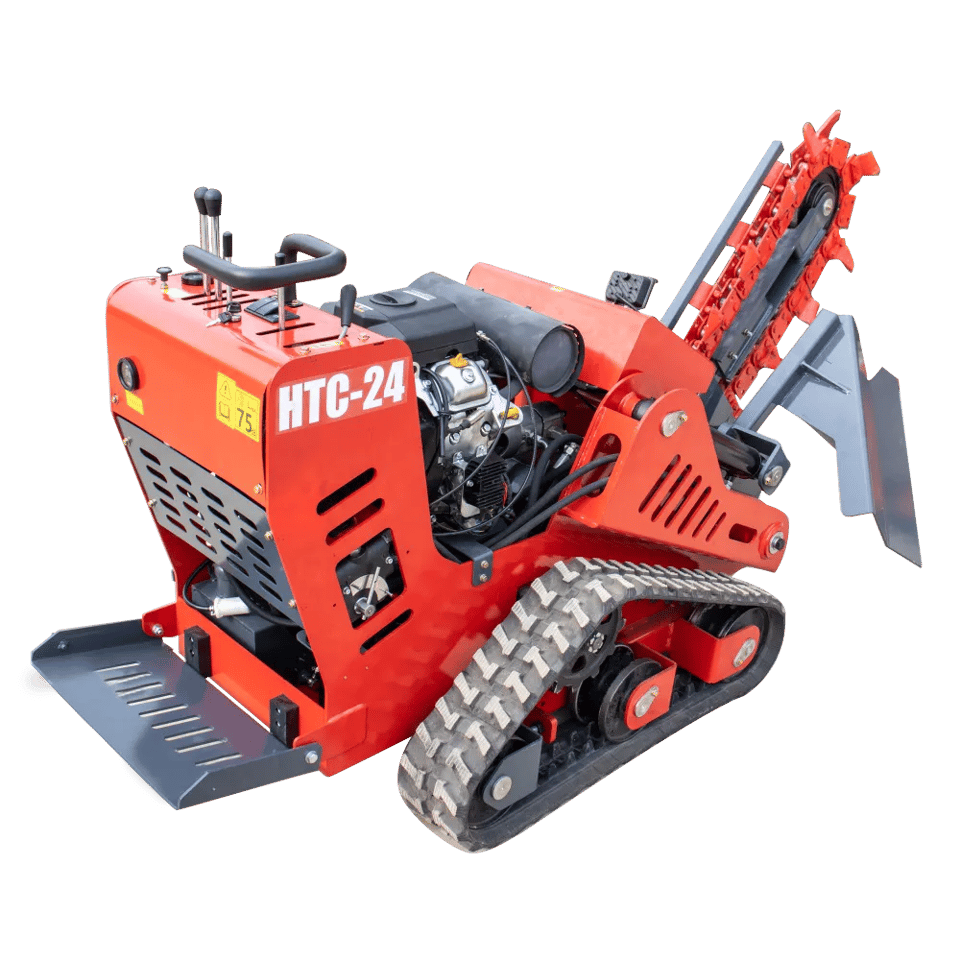

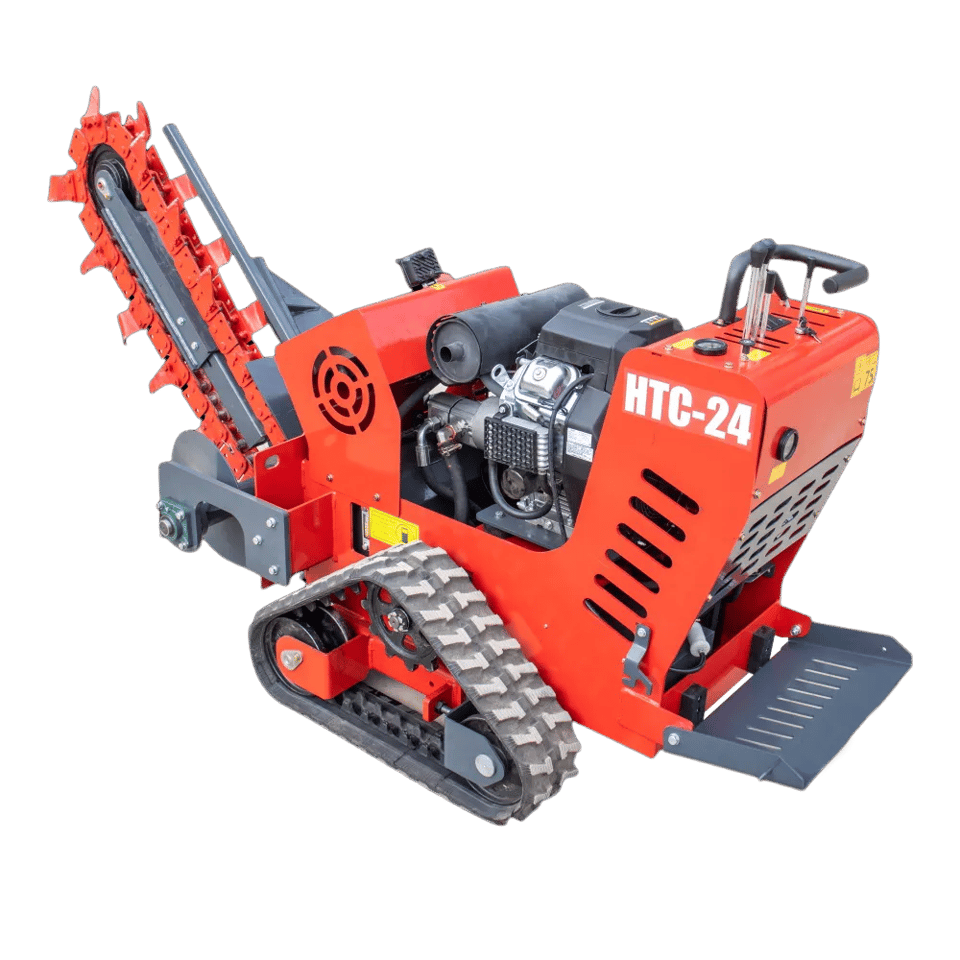

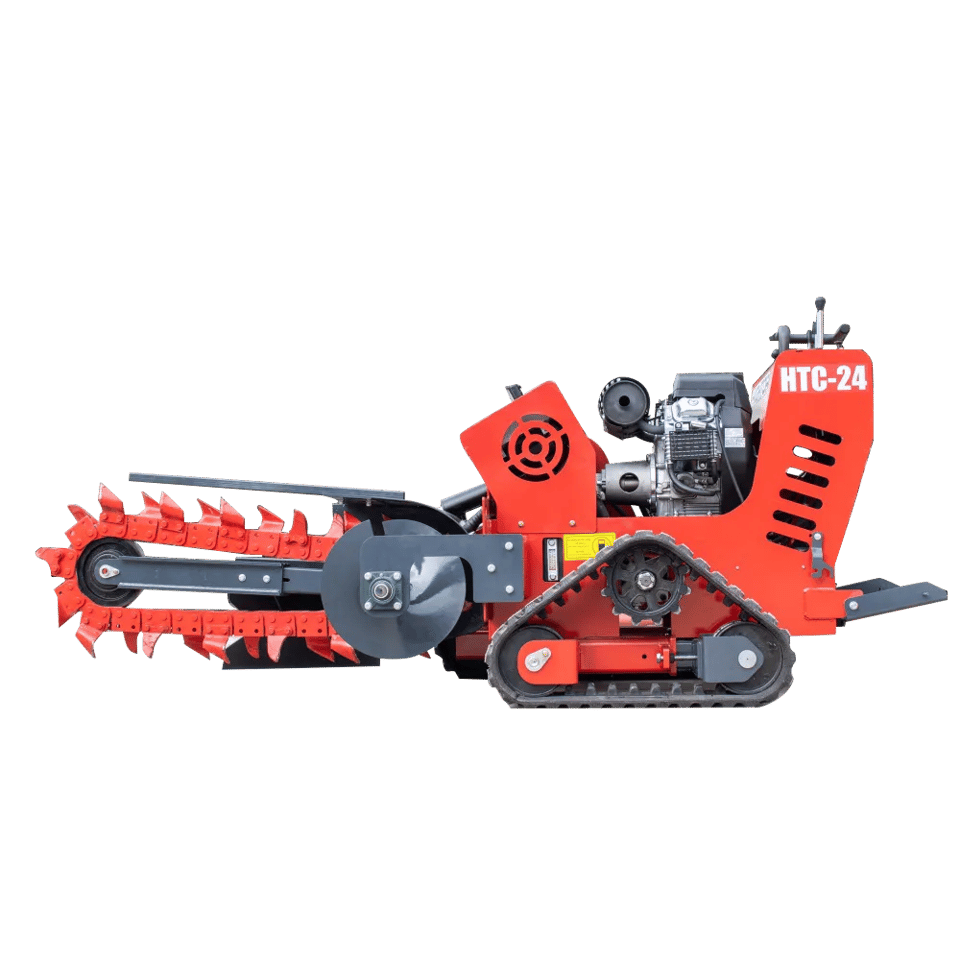

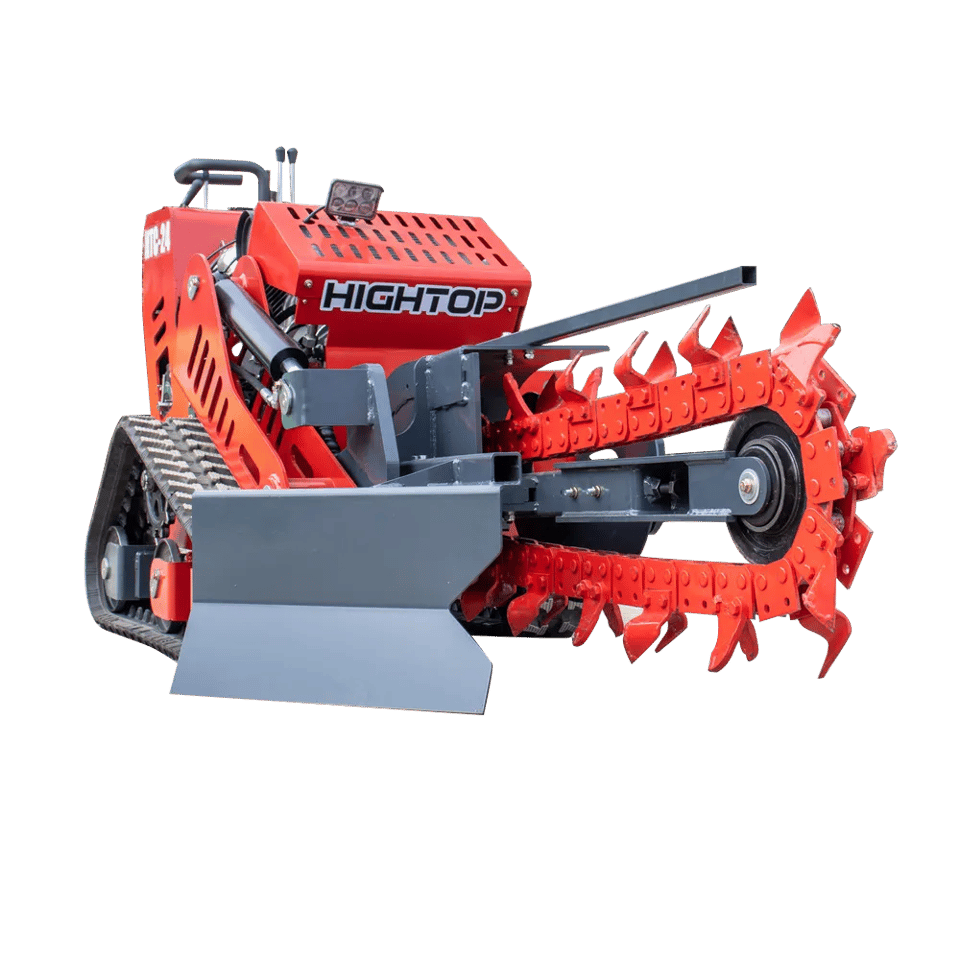

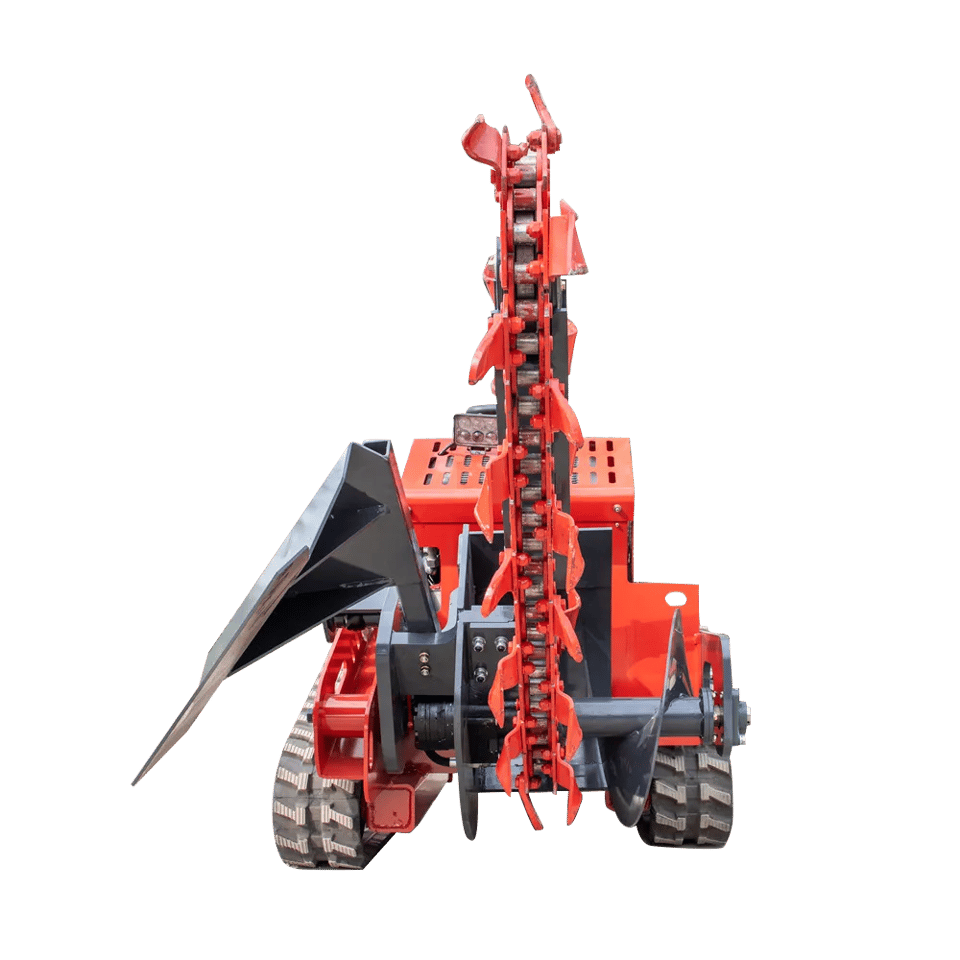

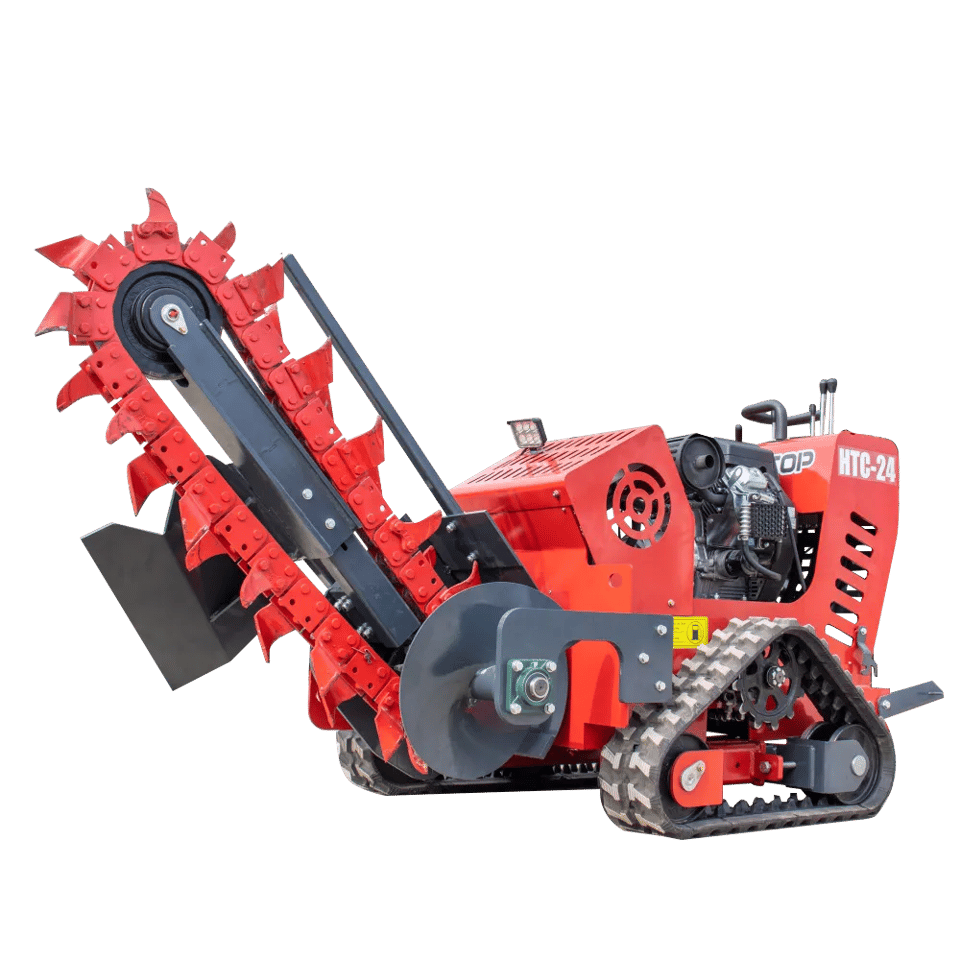

HTC24 Grabenfräse für Kompaktlader

Bedienungsanleitung für den HTC24 Grabenfräser mit Kompaktladeraufnahme

Vorteile auf einen Blick:

Kompakt und leistungsstark – ein präzises und effizientes Gerät für den Grabenbau

Mobil und flexibel: Die kompakten Transportmaße ermöglichen einfaches Manövrieren auf engem Raum und einen unkomplizierten Transport.

Starke Leistung: Der 16-kW-Motor von Runtong und das direkt angetriebene Hydrauliksystem sorgen für hohe Leistung und einen stabilen, effizienten Betrieb.

Präzise Steuerung: Das stufenlose Getriebe und die präzise Spurweitenregelung ermöglichen eine flexible Anpassung von Grabentiefe und -breite für verschiedenste Anwendungen.

Lange Einsatzzeiten: Der große Flüssigkeitstank reduziert Tankstopps und ermöglicht einen unterbrechungsarmen Betrieb.

Komfortabel und langlebig: Das geräuscharme Design und das zuverlässige Hydrauliksystem verbinden hohen Bedienkomfort mit langer Lebensdauer.

Produktmerkmale:

1. Kompaktes, transportables Design für einfaches Umsetzen

Die Transportmaße betragen nur 2.450 × 924 × 1.200 mm; mit ausgeklappter Fußstütze ist das Gerät insgesamt nur 2.615 mm lang. Dank der kompakten Abmessungen lässt es sich flexibel auf engem Raum und an Feldrändern bewegen und eignet sich für verschiedenste Einsatzumgebungen.

2. Präzise Hydrauliksteuerung für effizientes und kontrolliertes Arbeiten

Der Fahrantrieb verfügt über ein hydraulisches, stufenloses Getriebe, mit dem sich Geschwindigkeit und Fahrtrichtung stufenlos von null bis zum Maximum einstellen lassen. Die Fräskette wird direkt hydraulisch angetrieben und kann vorwärts und rückwärts mit jeweils einer Geschwindigkeit laufen. In Kombination mit den präzise abgestimmten linken und rechten Spurweiten (links 525 mm / rechts 399 mm) ermöglicht dies eine genauere Positionierung beim Grabenfräsen und steigert die Arbeitseffizienz deutlich.

3. Leistungsstarker Motor für zuverlässige Leistung

Der Runtong-Motor R740-1 mit 16 kW bei 3.600 U/min bietet reichlich Leistung und reagiert schnell. Durch den direkten Antrieb des Pumpensystems ist die Kraftübertragung besonders effizient. Der Geräuschpegel liegt bei höchstens 95 dB – für eine ausgewogene Kombination aus Leistung und Bedienkomfort.

4. Flexible Betriebsparameter für vielfältige Einsatzbereiche

Die Grabentiefe lässt sich von 0 bis 750 mm, die Grabenbreite von 0 bis 152 mm einstellen. Die Arbeitsgeschwindigkeit beträgt 0 bis 50 m/min, die Fahrgeschwindigkeit 0 bis 4,5 km/h. Die Parameter lassen sich an unterschiedliche Bodenverhältnisse und Anforderungen bei der Leitungsverlegung anpassen – ideal für verschiedenste Bauprojekte.

5. Zuverlässiges Hydrauliksystem für stabilen und langlebigen Betrieb

Mit einem Hydraulikdruck von 0 bis 18 MPa, einer Fördermenge von 0 bis 42 l/min und einer Drehzahl von 0 bis 185 U/min bieten die Kernkomponenten eine stabile Leistung und kontinuierliche Kraft. So bleibt die Arbeitsleistung auch bei langen, intensiven Grabeinsätzen konstant.

6. Durchdachte Tankkapazitäten für weniger Tankstopps

Mit einem 15-Liter-Kraftstofftank, einer Motorölkapazität von 1,7 Litern und einem 30-Liter-Hydrauliköltank ist das Gerät für lange Einsätze ausgelegt. Die optimierten Füllmengen reduzieren Tankstopps und Ölwechsel während der Arbeit und sorgen für einen kontinuierlicheren Betrieb.
