HTS100 Kompaktlader
Anleitung zum Kompaktlader HTS100
Der HTS100 ist eine Baumaschine für vielseitige Einsatzbereiche. Dank ausgewogener Leistungsdaten und einer zuverlässigen Antriebskonfiguration überzeugt er bei unterschiedlichsten Arbeiten.
Der HTS100 bietet eine zuverlässige Arbeitsleistung. Mit einem Betriebsgewicht von 4.800 kg, einer Nenntragfähigkeit von 1.200 kg und einem Schaufelvolumen von 0,6 m³ bewältigt er Materialumschlag mittleren Umfangs. Die Höchstgeschwindigkeit von 12/18 km/h ermöglicht den effizienten Wechsel zwischen Einsatzorten und reduziert unproduktive Fahrzeiten. Die maximale Zugkraft liegt bei über 30 kN, die maximale Grabkraft bei mindestens 20 kN. Zusammen mit einer Hubzeit des Auslegers von 7 Sekunden sorgt dies bei vielfältigen Arbeitseinsätzen für gleichmäßige Abläufe und höhere Produktivität.
Der HTS100 ist mit einem Weichai-Motor WP4.1 ausgestattet. Er leistet 74 kW bei 2.200 U/min, hat einen Hubraum von 4,088 l und erfüllt die Abgasnorm China III. Diese Kombination sorgt für eine kontinuierliche, zuverlässige Leistungsabgabe und einen ruhigen Betrieb. Zugleich erfüllt sie die Umweltanforderungen und lässt sich an unterschiedliche Einsatzstandards anpassen.
Der HTS100 ist auf vielseitige Einsätze und einfache Handhabung ausgelegt. Seine maximale Arbeitshöhe beträgt 4.800 mm, die Schaufeldrehpunkthöhe 3.150 mm und die Höhe bis zur Kabinenoberkante 2.160 mm. Das bietet dem Fahrer einen komfortablen Arbeitsplatz mit guter Sicht auf den Arbeitsbereich. Die Gesamtlänge beträgt ohne Schaufel 3.000 mm und mit Schaufel 3.795 mm. Mit einem Radstand von 1.500 mm und einem Wendekreisradius von 1.365 mm (ohne Schaufel), 2.439 mm (vorn) und 1.617 mm (hinten) manövriert die Maschine auch auf engem Raum und in anspruchsvollen Einsatzumgebungen flexibel. Eine Ausschütthöhe von 2.450 mm, eine Ausschüttweite von 700 mm und ein maximaler Ausschüttwinkel von 40° sorgen für präzises und komfortables Arbeiten und erfüllen verschiedenste Anforderungen beim Entladen.
Bei kommunalen Bauarbeiten, im Kleinbergbau und in der Landwirtschaft überzeugt der HTS100 mit ausgewogener Leistung und ist ein zuverlässiger Partner für den täglichen Einsatz.
| Kompaktlader HTS100 – Technische Datentabelle | |
|---|---|
| Leistung | |
| Betriebsgewicht (kg) | 4800 |
| Nenntragfähigkeit (kg) | 1200 |
| Schaufelvolumen (m³) | 0.6 |
| Höchstgeschwindigkeit (km/h) | 12/18 |
| Maximale Zugkraft (kN) | >30 |
| Maximale Ausbrechkraft (kN) | ≥20 |
| Hubzeit des Auslegers (s) | 7 |
| Motor | |
| Hersteller | Weichai |
| Modell | WP4.1 |
| Nennleistung (kW/U/min) | 74/2200 |
| Hubraum (l) | 4.088 |
| Abgasnorm | Abgasnorm National III |
| Abmessungen (Einheit: mm) | |
| Gesamthöhe im Betrieb (mm) | 4800 |
| Höhe bis zum Schaufeldrehpunkt (mm) | 3150 |
| Höhe bis zur Kabinenoberkante (mm) | 2160 |
| Höhe bis zur Unterkante der waagerecht gestellten Schaufel (mm) | 2983 |
| Länge ohne Schaufel (mm) | 3000 |
| Gesamtlänge mit Schaufel (mm) | 3795 |
| Ausschüttwinkel bei maximaler Hubhöhe (°) | 40 |
| Ausschütthöhe (mm) | 2450 |
| Auskippreichweite (mm) | 700 |
| Schaufelrückkippwinkel am Boden (°) | 30 |
| Schaufelrückkippwinkel bei maximaler Hubhöhe (°) | 104 |
| Radstand (mm) | 1500 |
| Bodenfreiheit (mm) | 200 |
| Böschungswinkel hinten (°) | 20 |
| Wenderadius vorne ohne Schaufel (mm) | 1365 |
| Wenderadius vorne (mm) | 2439 |
| Wenderadius hinten (mm) | 1617 |
| Hinterachse bis Stoßfänger (mm) | 938 |
| Spurbreite (mm) | 1654 |
| Breite (mm) | 1994 |
| Schaufelbreite (mm) | 2030 |

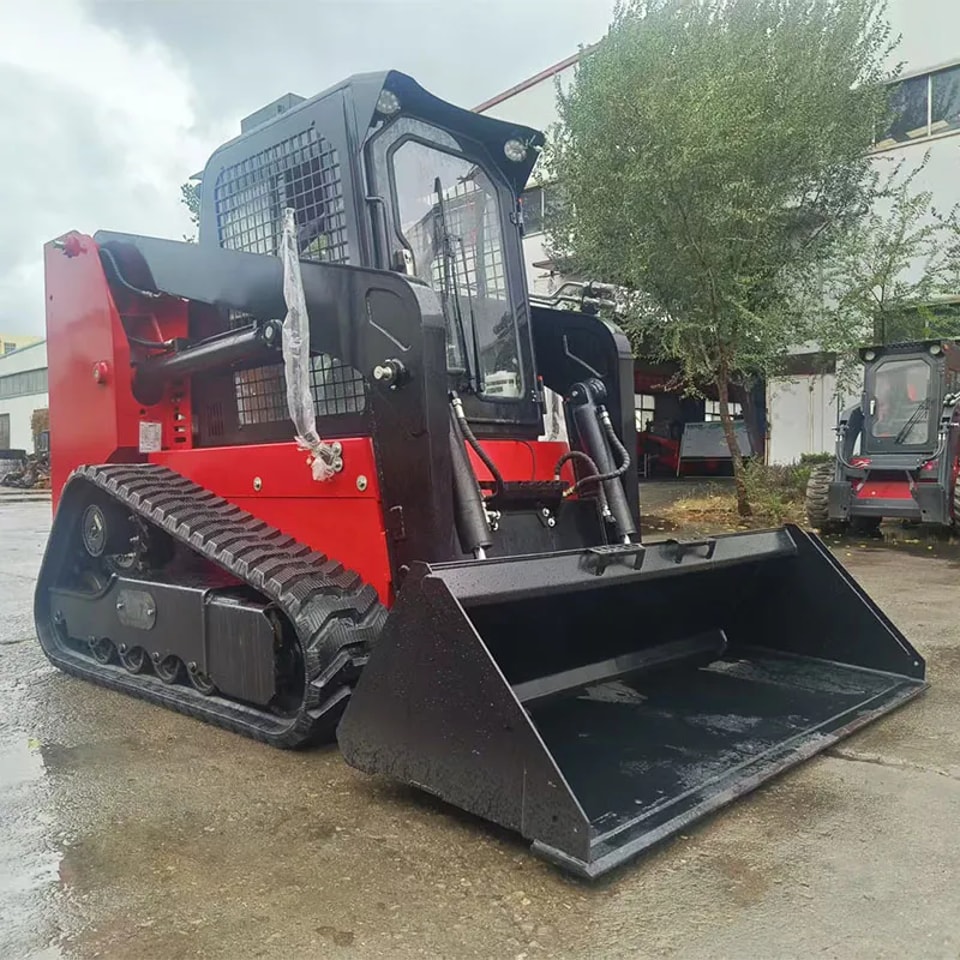

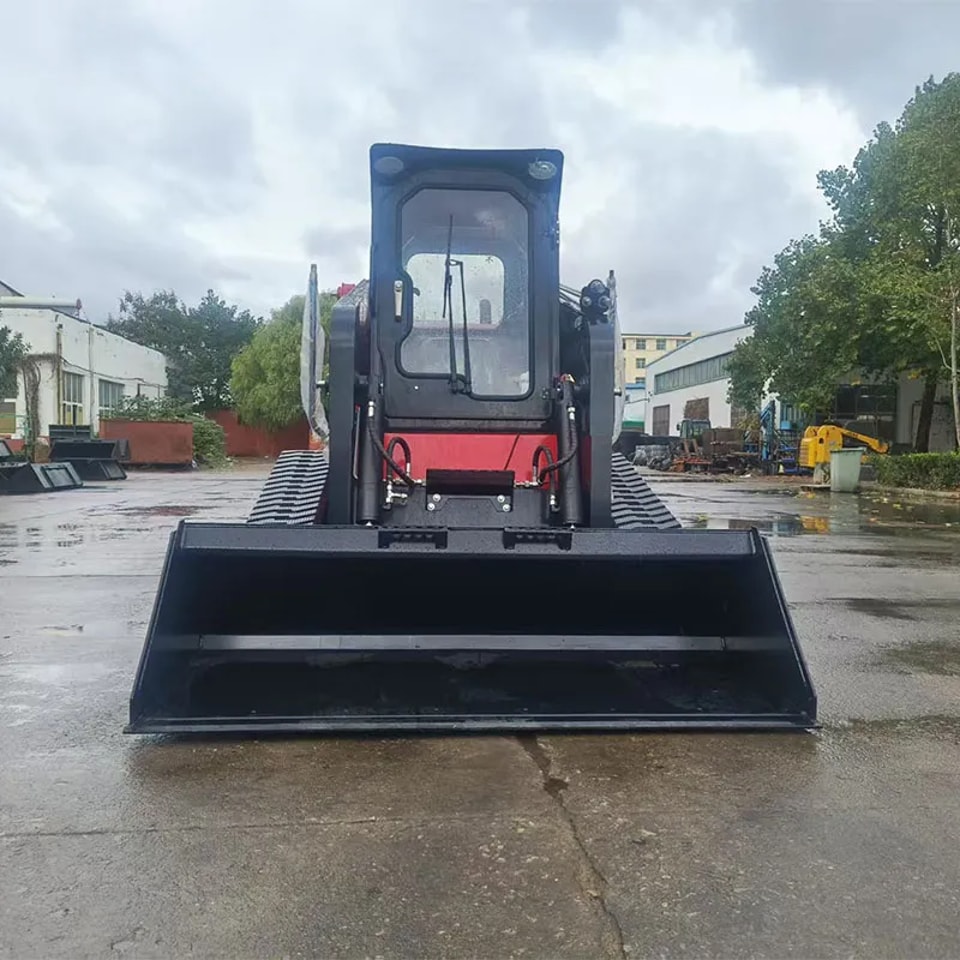

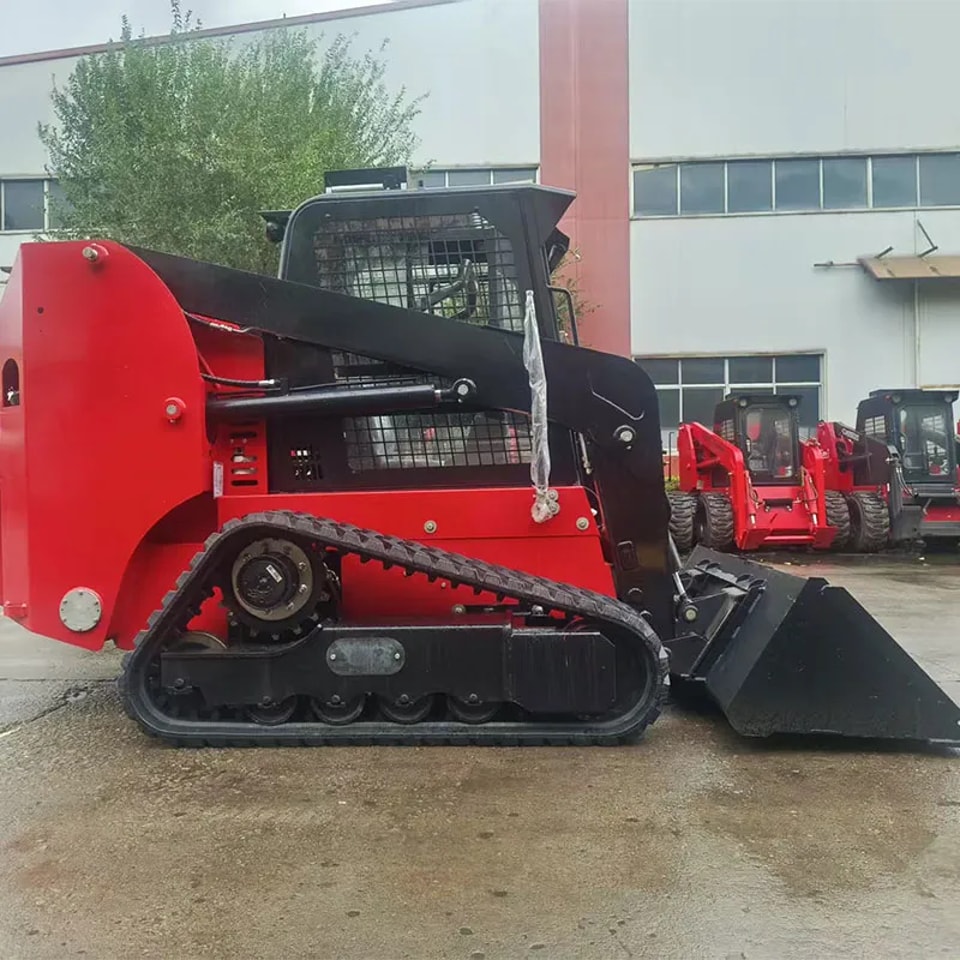

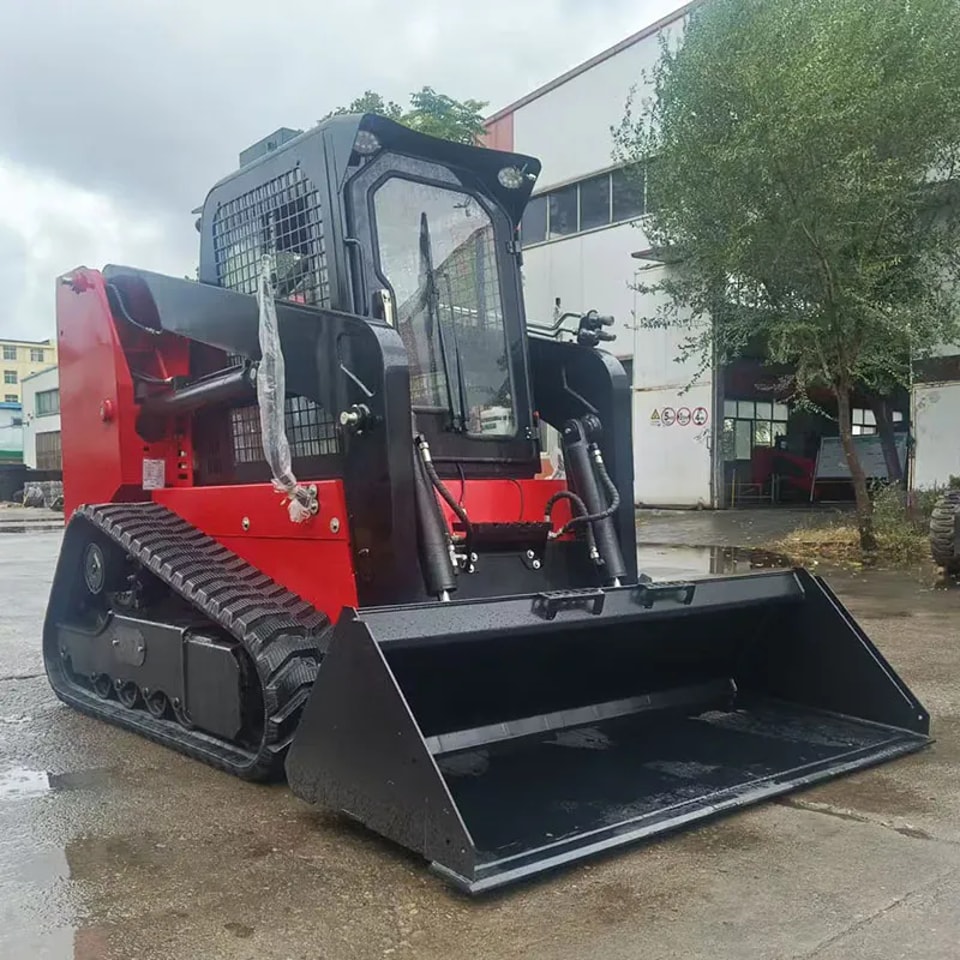

Bilder des Kompaktladers HTS100
