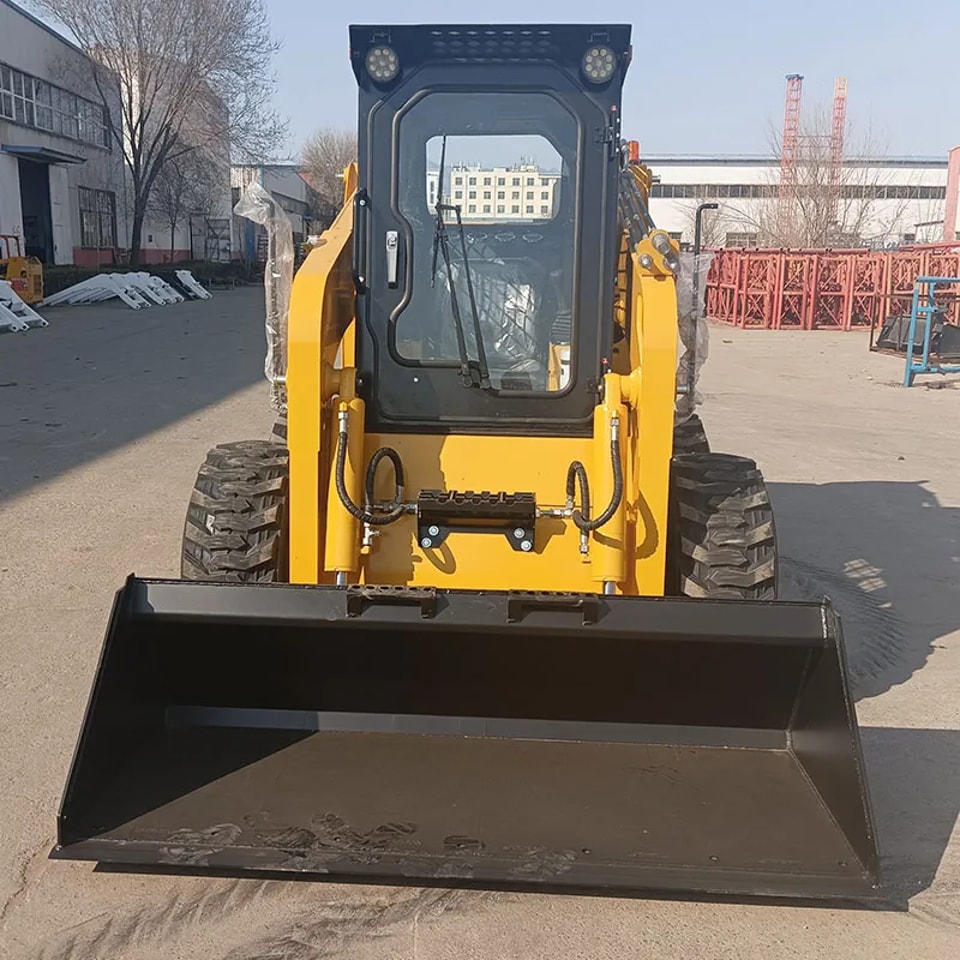

HTS120 Kompaktlader

Bedienungsanleitung für den Kompaktlader HTS120

Der HTS120 ist eine Baumaschine für vielfältige Einsatzbereiche. Mit seiner zuverlässigen Leistung und flexiblen Bedienbarkeit bietet er effiziente Lösungen für unterschiedlichste Bauaufgaben.

In puncto Arbeitsleistung überzeugt der HTS120. Mit einem Betriebsgewicht von 4.000 kg, einer Nenntragfähigkeit von 1.500 kg und einem Schaufelvolumen von 0,55 m³ bewältigt er mittelschwere bis schwere Verladeaufgaben. Dank einer maximalen Fahrgeschwindigkeit von 12/18 km/h kann er zügig zwischen Einsatzorten wechseln und unnötige Zeitverluste vermeiden. Die maximale Zugkraft beträgt mehr als 32 kN, die Hubkraft des Auslegers mindestens 22 kN. Die Schaufel wird in 7 Sekunden angehoben. Auch bei anspruchsvollen Einsätzen arbeitet der HTS120 zuverlässig und trägt so zur Steigerung der Gesamteffizienz bei.

Der HTS120 ist mit einem Weichai-WP4.1-Motor mit einer Nennleistung von 103 kW bei 2.300 U/min und einem Hubraum von 4,088 l ausgestattet. Er erfüllt die Abgasnorm National III. Diese Antriebskombination gewährleistet eine kontinuierliche Leistungsabgabe und einen reibungslosen Betrieb unter Einhaltung der Umweltanforderungen – für den regelkonformen Einsatz in verschiedenen Umgebungen.

Auch bei Abmessungen und Ausstattung bietet der HTS120 eine hohe Vielseitigkeit. Die maximale Arbeitshöhe beträgt 4.290 mm, die Bolzenhöhe der Schaufel 3.278 mm und die Kabinenhöhe 2.160 mm. Das sorgt für gute Sicht und einen komfortablen Arbeitsplatz. Die Gesamtlänge beträgt ohne Schaufel 3.023 mm und mit Schaufel 3.795 mm. Der Radstand liegt bei 1.185 mm. Mit Wenderadien von 1.278 mm (ohne Schaufel), 2.144 mm (vorn) und 1.857 mm (hinten) lässt sich die Maschine auch auf engem Raum und in anspruchsvollen Einsatzumgebungen flexibel manövrieren. Eine Abkipphöhe von 2.500 mm, eine Reichweite beim Abkippen von 700 mm und ein maximaler Kippwinkel von 40° sorgen zudem für präzises und komfortables Arbeiten und erfüllen vielfältige Anforderungen beim Entladen.

Bei kommunalen Bauarbeiten, im Bergbau und in der Landwirtschaft ist der HTS120 dank seiner umfassenden Leistungsfähigkeit ein zuverlässiger Helfer im Arbeitsalltag.
