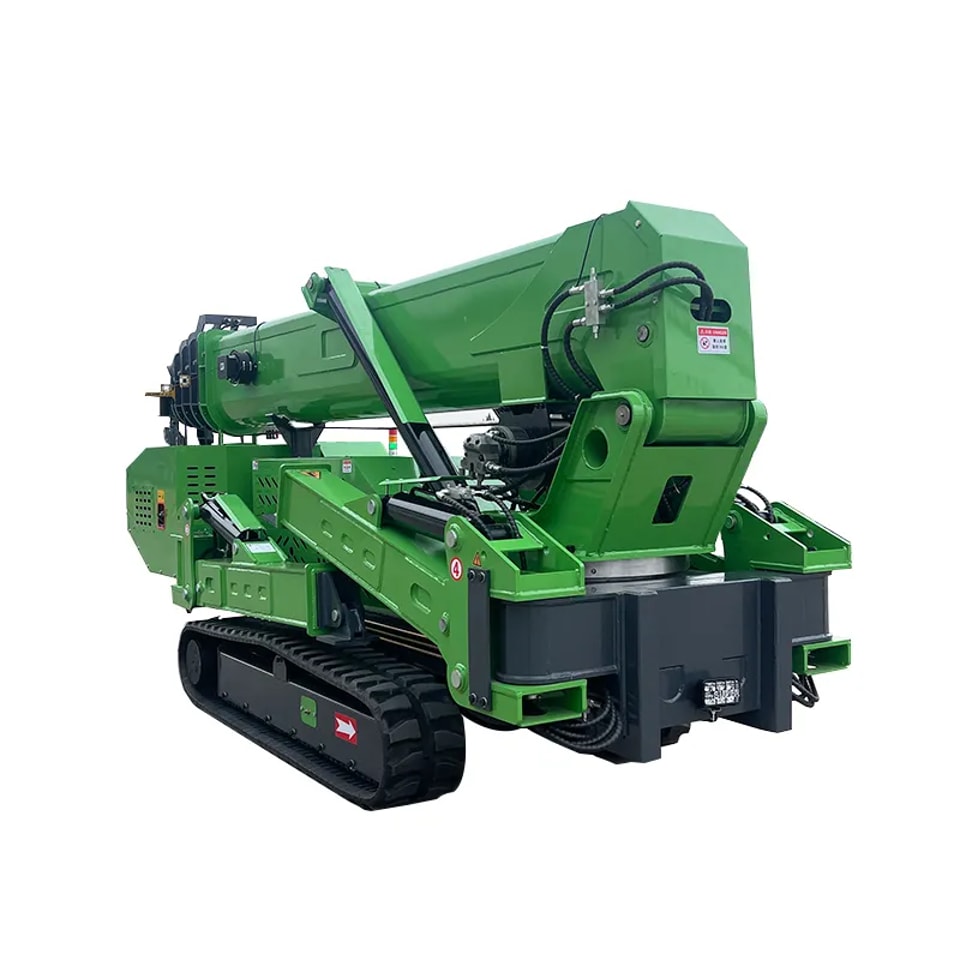

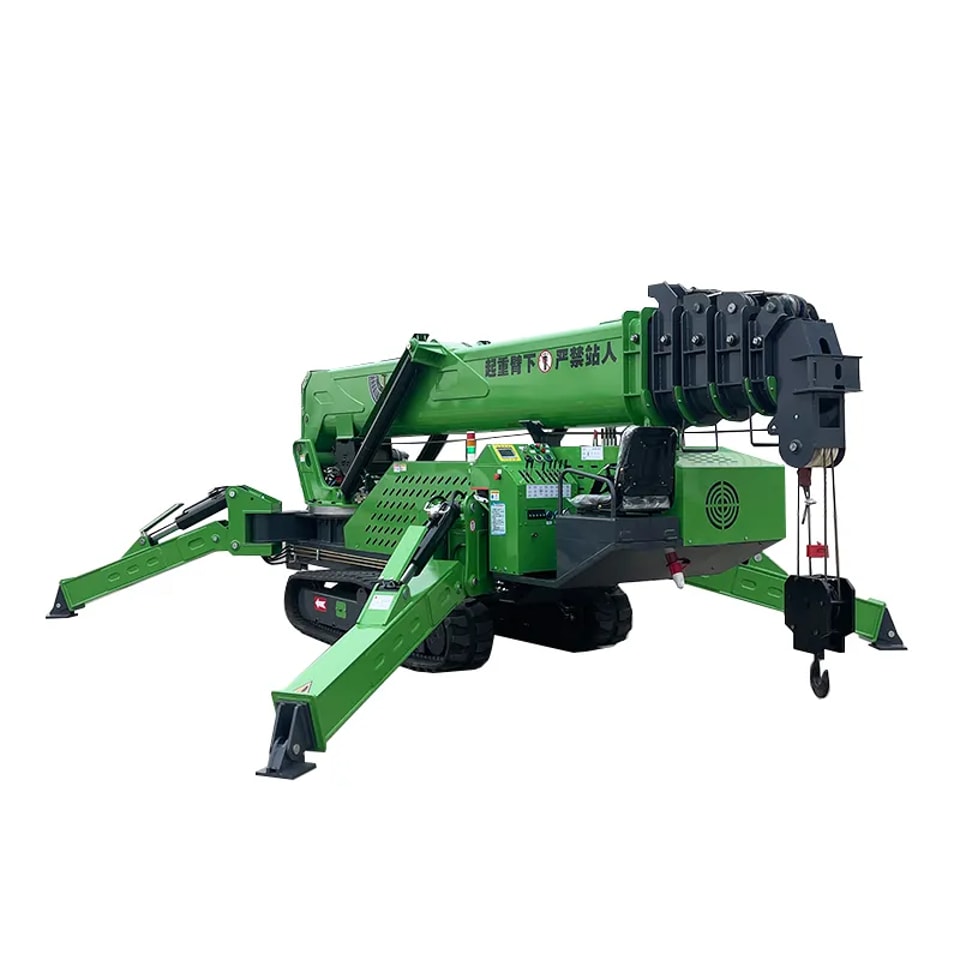

HTSC8.0 8-t-Spinnenkran
Bedienungsanleitung für 8-Tonnen-Spinnenkran
Multifunktionaler, selbstfahrender Raupen-Spinnenkran

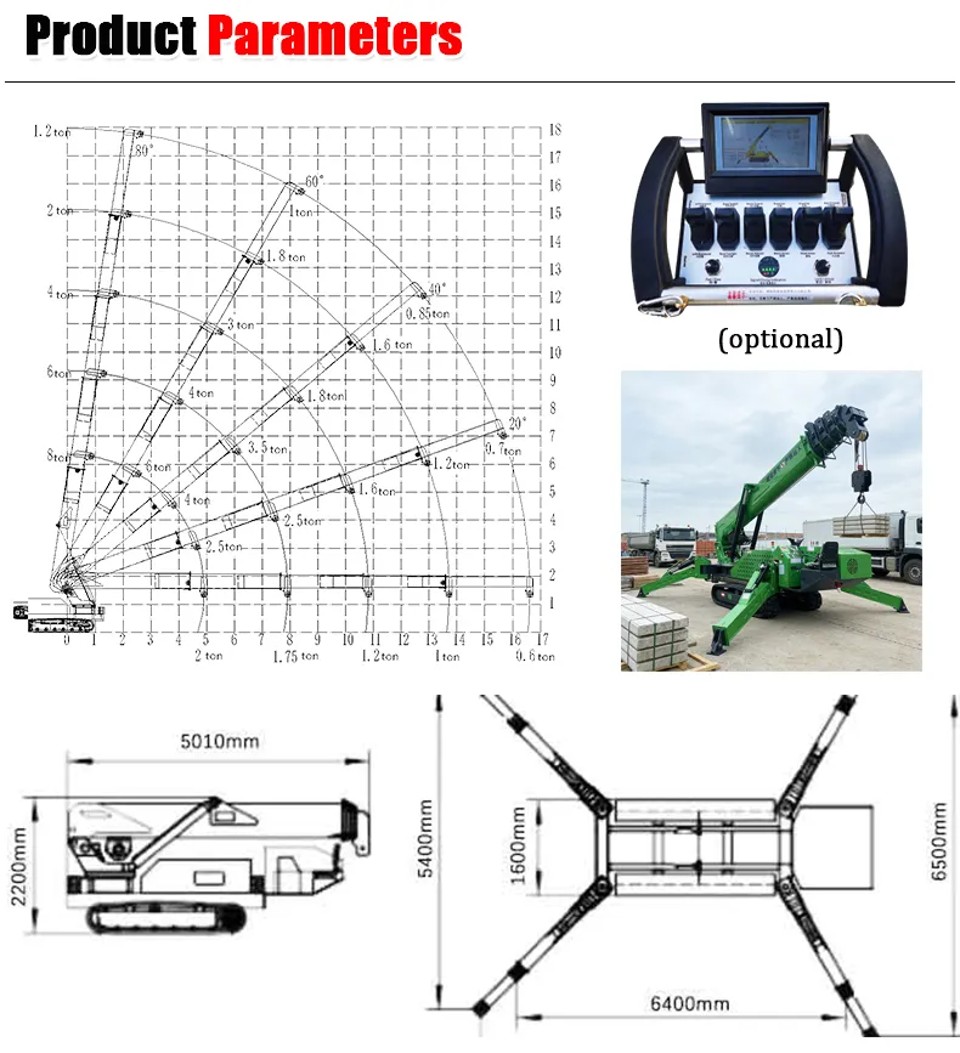

Max. Hubhöhe über Grund: 17,5 m;
Max. Arbeitsradius: 16 m bei 0,6 t;
Max. Abstützmaße:
Links/rechts: 6.400 mm; vorne: 6.500 mm; hinten: 5.400 mm.
Vielseitig einsetzbar
Ideal für Bauwesen, Lagerhaltung, Logistik und Landschaftsbau – perfekt für Hebe-, Transport- und Wartungsarbeiten.

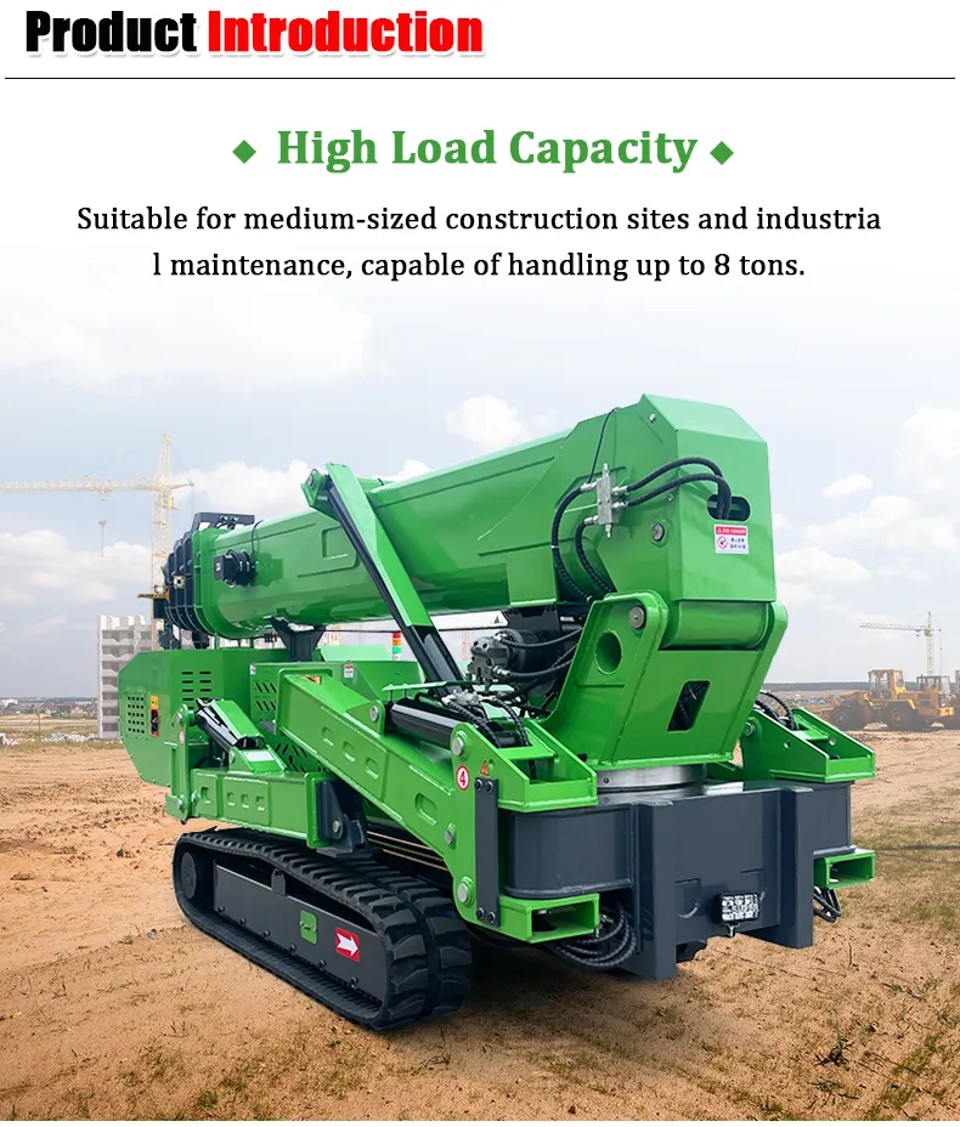

Hohe Tragfähigkeit
Geeignet für mittelgroße Baustellen und industrielle Wartungsarbeiten; hebt Lasten bis zu 8 Tonnen.

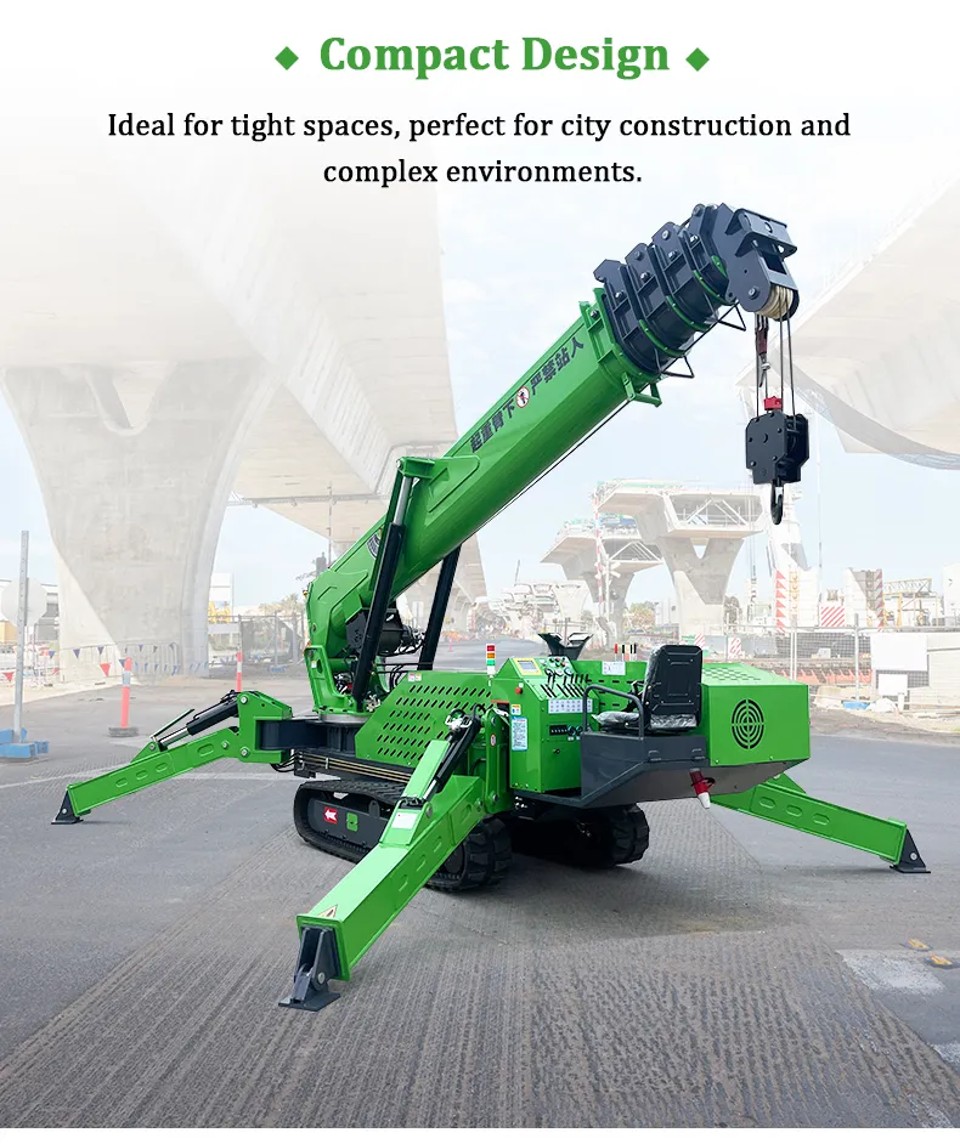

Kompakte Bauweise
Ideal für beengte Platzverhältnisse, städtische Baustellen und anspruchsvolle Einsatzumgebungen.

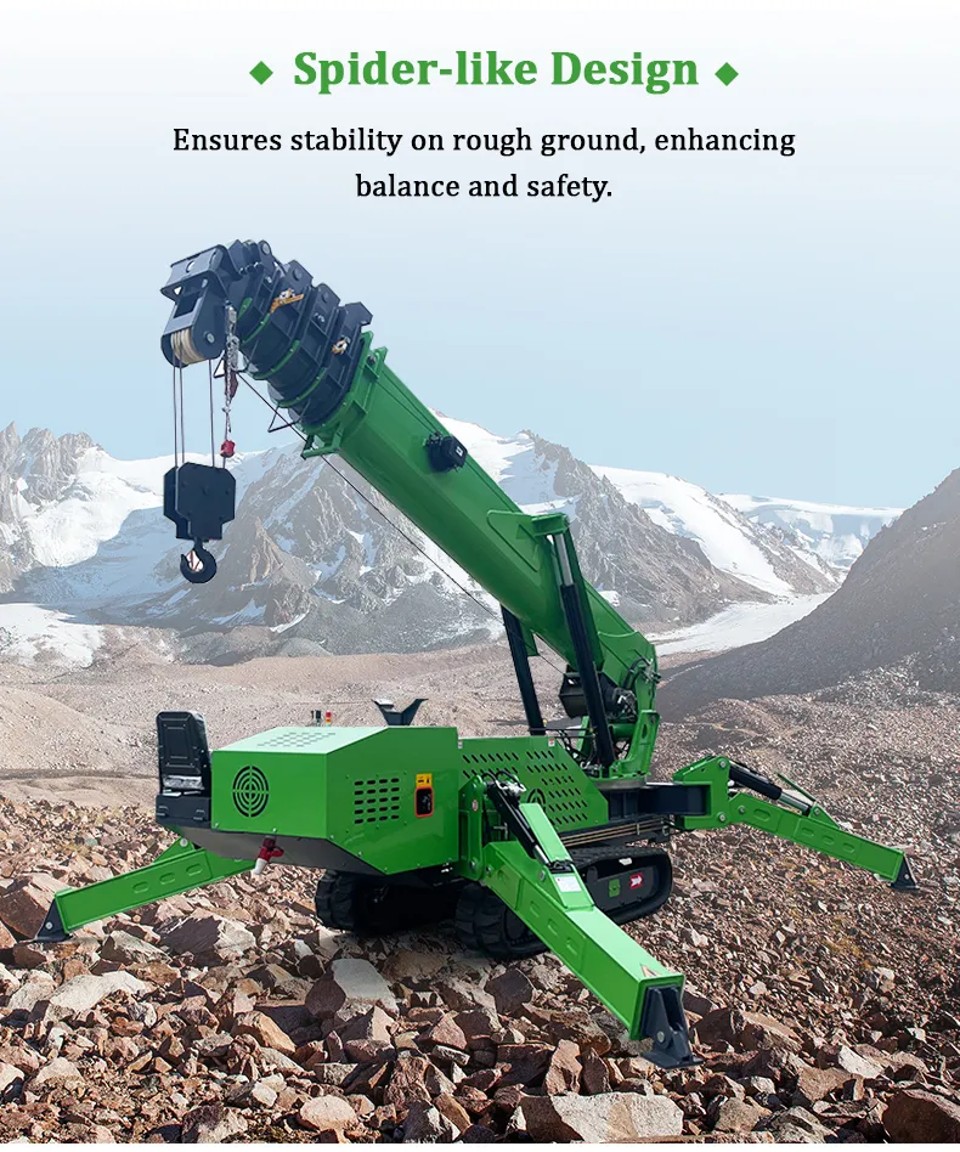

Spinnenartige Bauweise
Sorgt auf unebenem Untergrund für Stabilität und verbessert Gleichgewicht und Sicherheit.

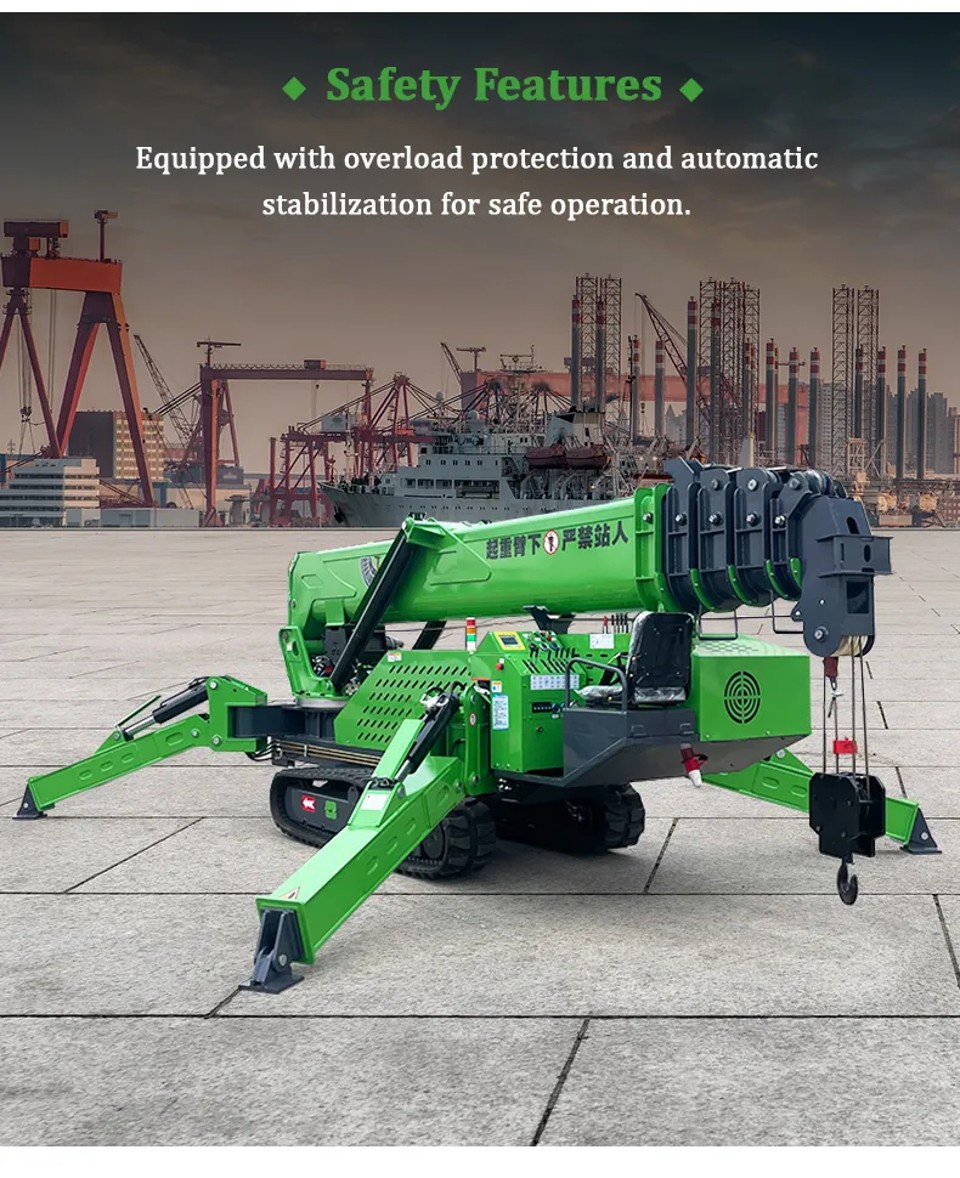

Sicherheitsfunktionen
Mit Überlastschutz und automatischer Stabilisierung für einen sicheren Betrieb.

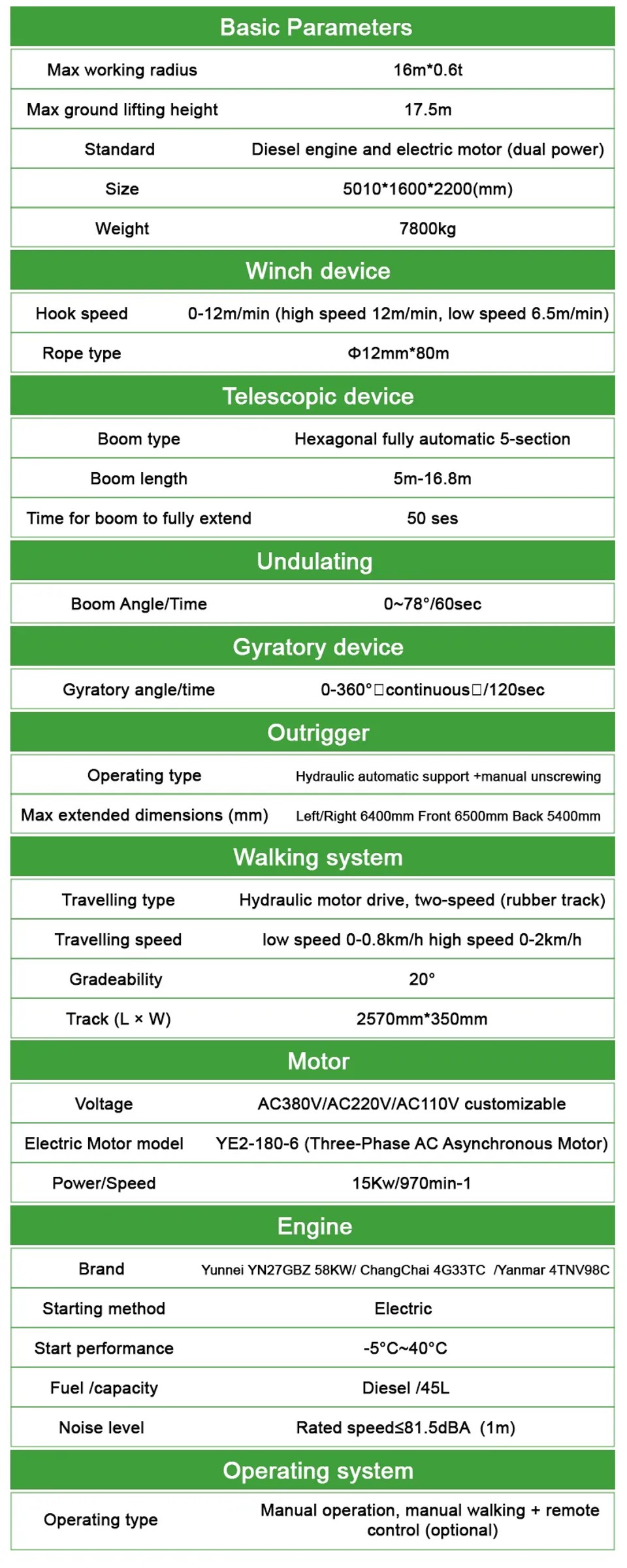

Technische Daten des 8-Tonnen-Spinnenkrans
| Grundlegende technische Daten | |
| Max. Arbeitsradius | 16 m bei 0,6 t |
| Max. Hubhöhe über Grund | 17,5 m |
| Norm | Dieselmotor und Elektromotor (Dualantrieb) |
| Abmessungen | 5010 × 1600 × 2200 mm |
| Gewicht | 7800 kg |
| Seilwinde | |
| Hakengeschwindigkeit | 0–12 m/min (hohe Geschwindigkeit: 12 m/min, niedrige Geschwindigkeit: 6,5 m/min) |
| Seiltyp | Ø 12 mm × 80 m |
| Teleskopausleger | |
| Auslegertyp | Sechskant, vollautomatisch, 5-teilig |
| Auslegerlänge | 5 m–16,8 m |
| Zeit zum vollständigen Ausfahren des Auslegers | 50 s |
| Geländegängig | |
| Auslegerwinkel / Zeit | 0–78° / 60 s |
| Schwenkvorrichtung | |
| Schwenkwinkel / Zeit | 0–360° kontinuierlich / 120 s |
| Fahrwerk | |
| Fahrantrieb | Hydraulischer Motorantrieb, zwei Geschwindigkeitsstufen (Gummiketten) |
| Fahrgeschwindigkeit | Niedrige Geschwindigkeit: 0–0,8 km/h; hohe Geschwindigkeit: 0–2 km/h |
| Steigfähigkeit | 20° |
| Kette (L × B) | 2570 mm × 350 mm |
| Motor | |
| Spannung | AC 380 V / AC 220 V / AC 110 V, kundenspezifisch anpassbar |
| Elektromotormodell | YE2-180-6 (Drehstrom-Asynchronmotor) |
| Leistung / Drehzahl | 15 kW / 970 min⁻¹ |
| Motor | |
| Marke | Yunnei YN27GBZ 58 kW / ChangChai 4G33TC / Yanmar 4TNV98C |
| Startsystem | Elektrisch |
| Startverhalten | −5 °C bis 40 °C |
| Kraftstoff / Tankvolumen | Diesel / 45 l |
| Geräuschpegel | Nenndrehzahl ≤ 81,5 dB(A) (1 m) |
| Bediensystem | |
| Bedienungsart | Manuelle Bedienung, manuelles Fahren + Fernsteuerung (optional) |

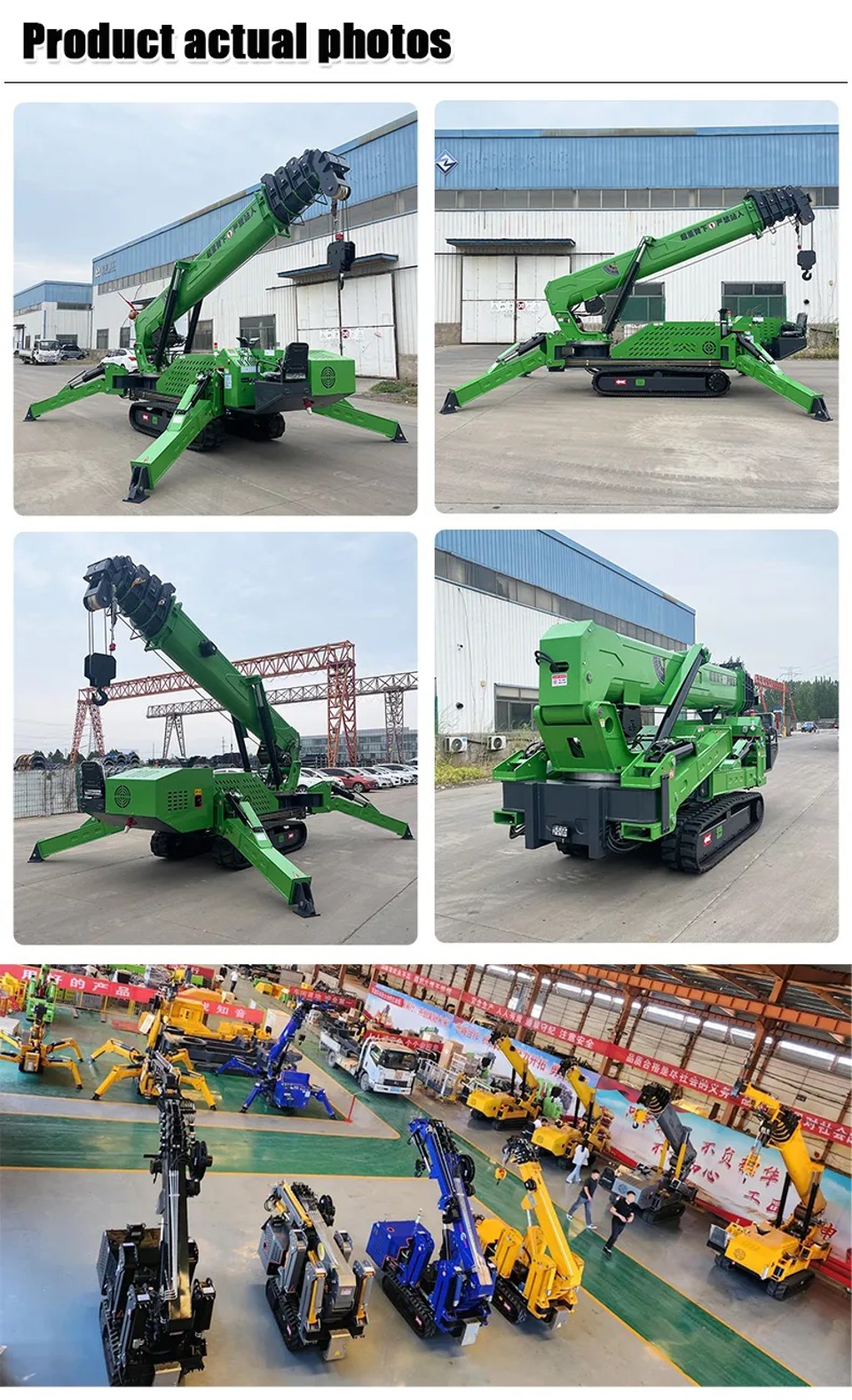

Details zum 8-Tonnen-Spinnenkran
