HTSC3.0 3-Tonnen-Spinnenkran
Bedienungsanleitung für den 3-Tonnen-Spinnenkran HTSC300

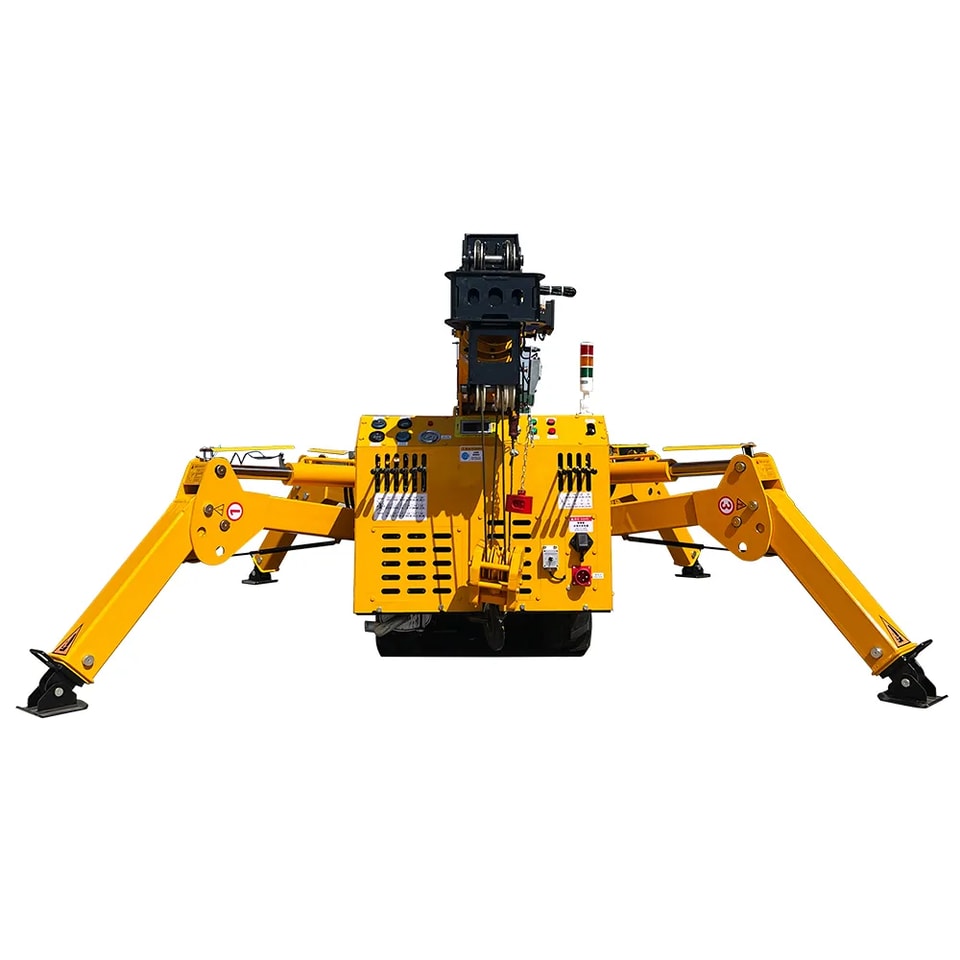

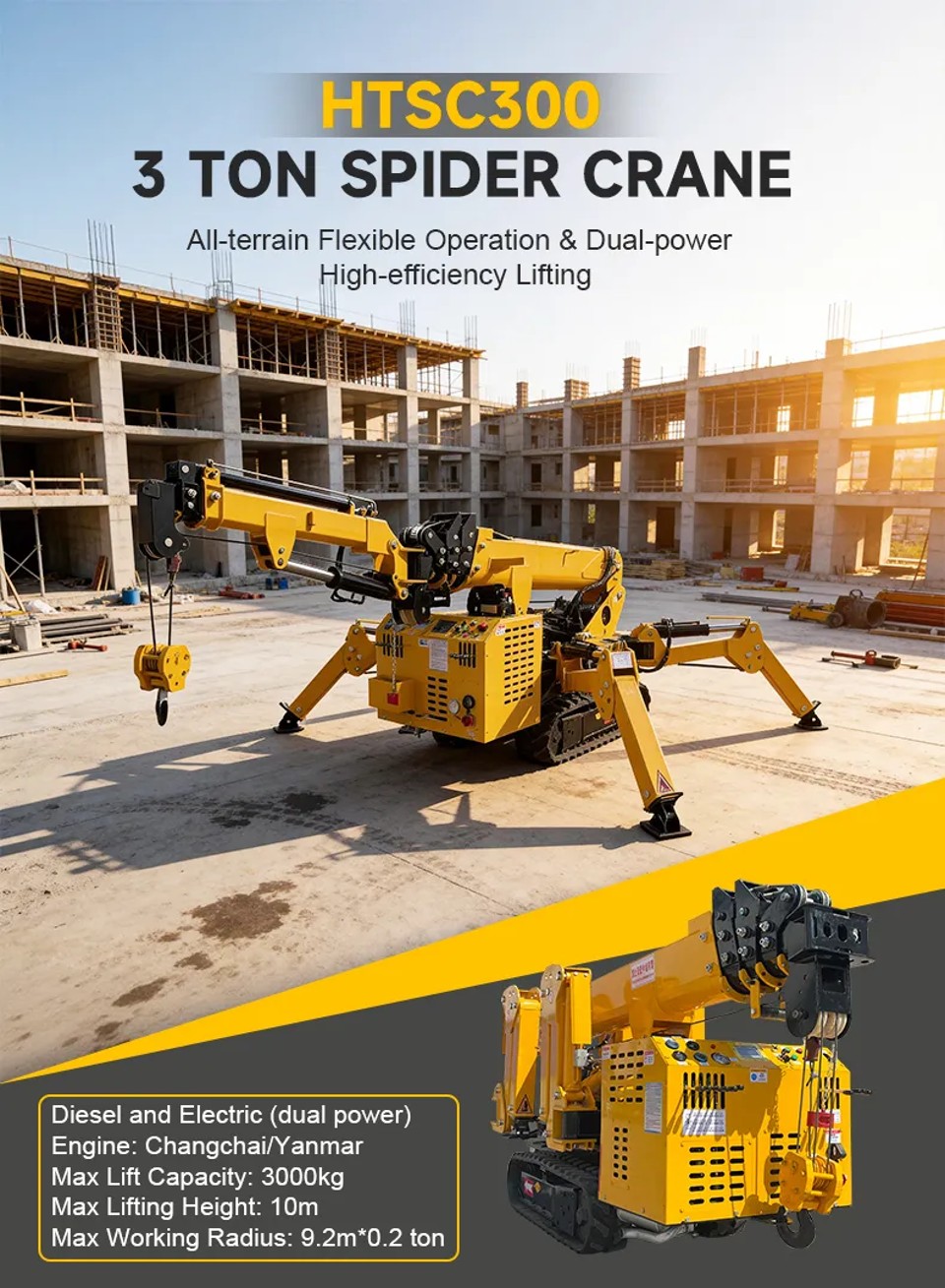

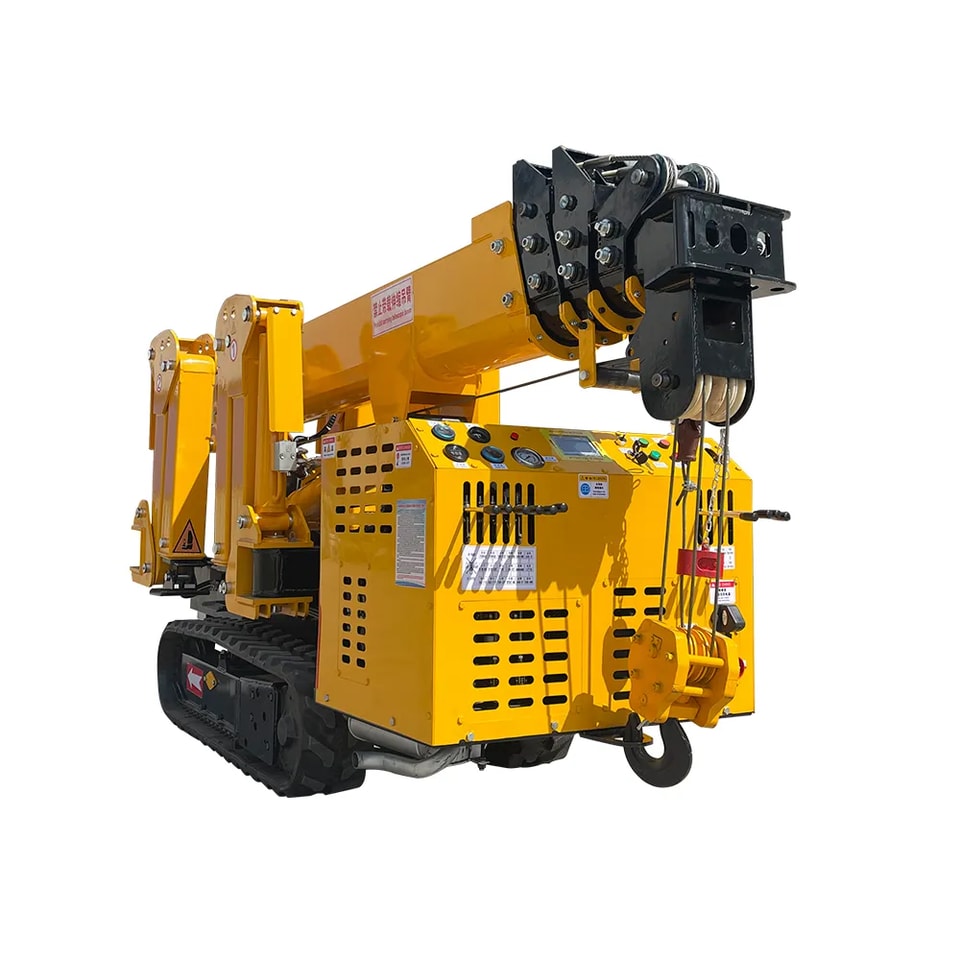

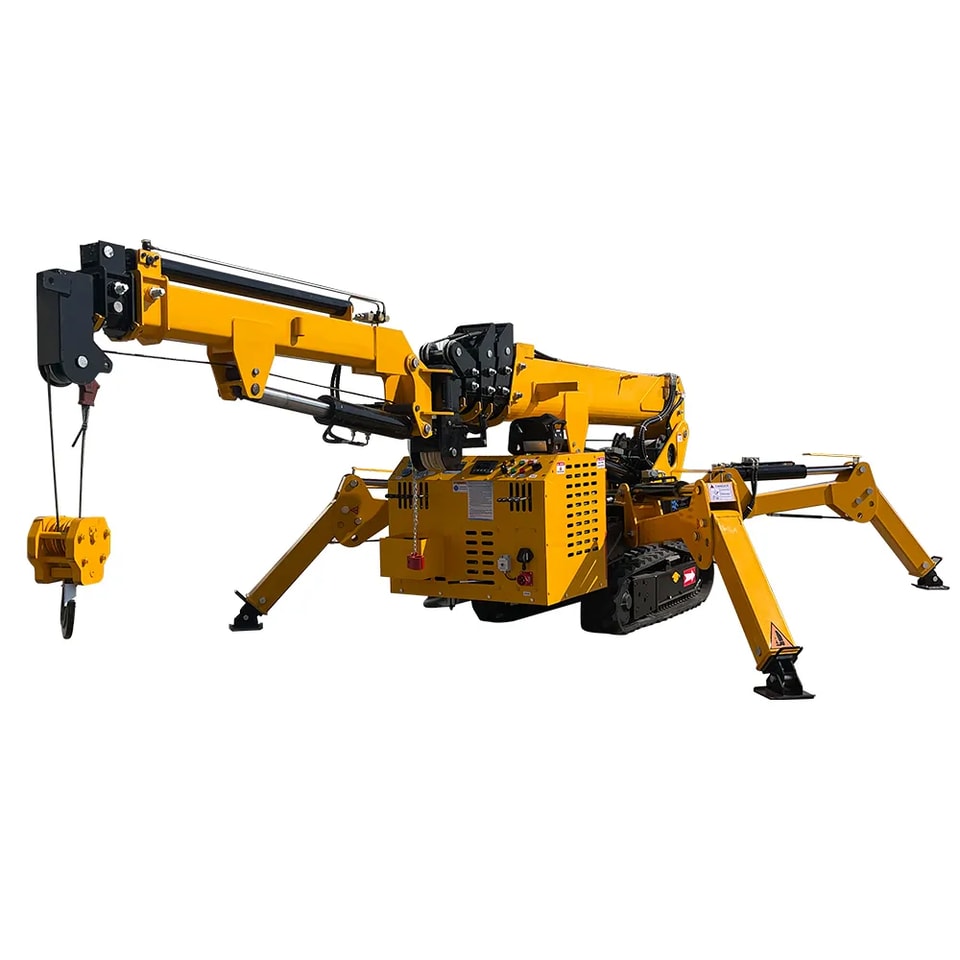

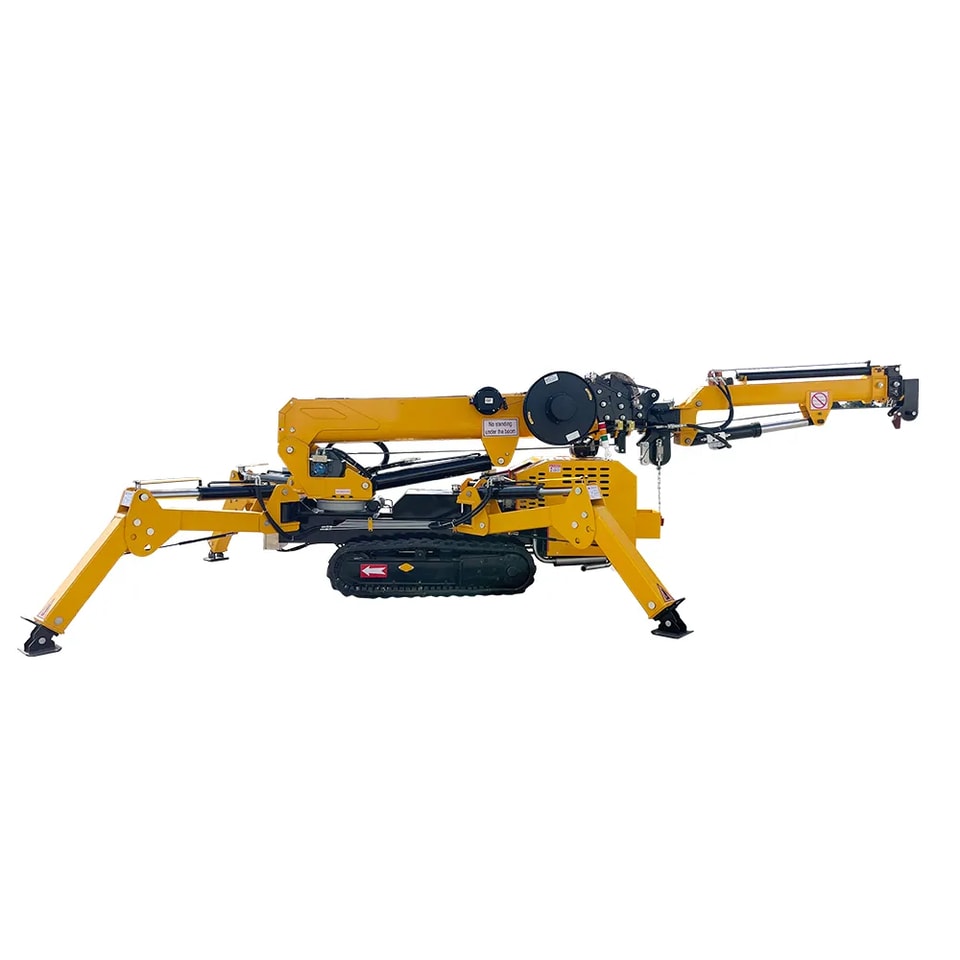

3-Tonnen-Spinnenkran HTSC300

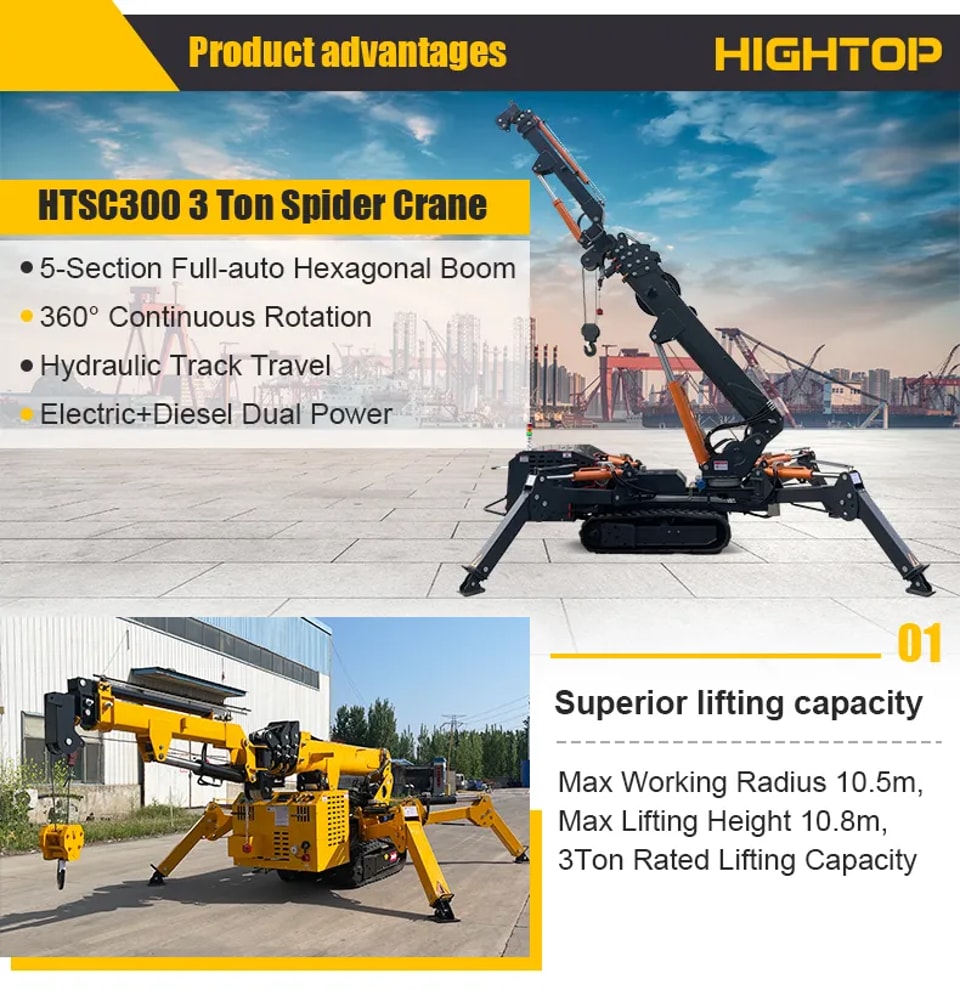

5-teiliger, vollautomatischer Sechskant-Teleskopausleger · 360°-Drehung ohne Unterbrechung · Hydraulischer Raupenantrieb · Doppelantrieb mit Elektro- und Dieselmotor
Hervorragende Hubleistung

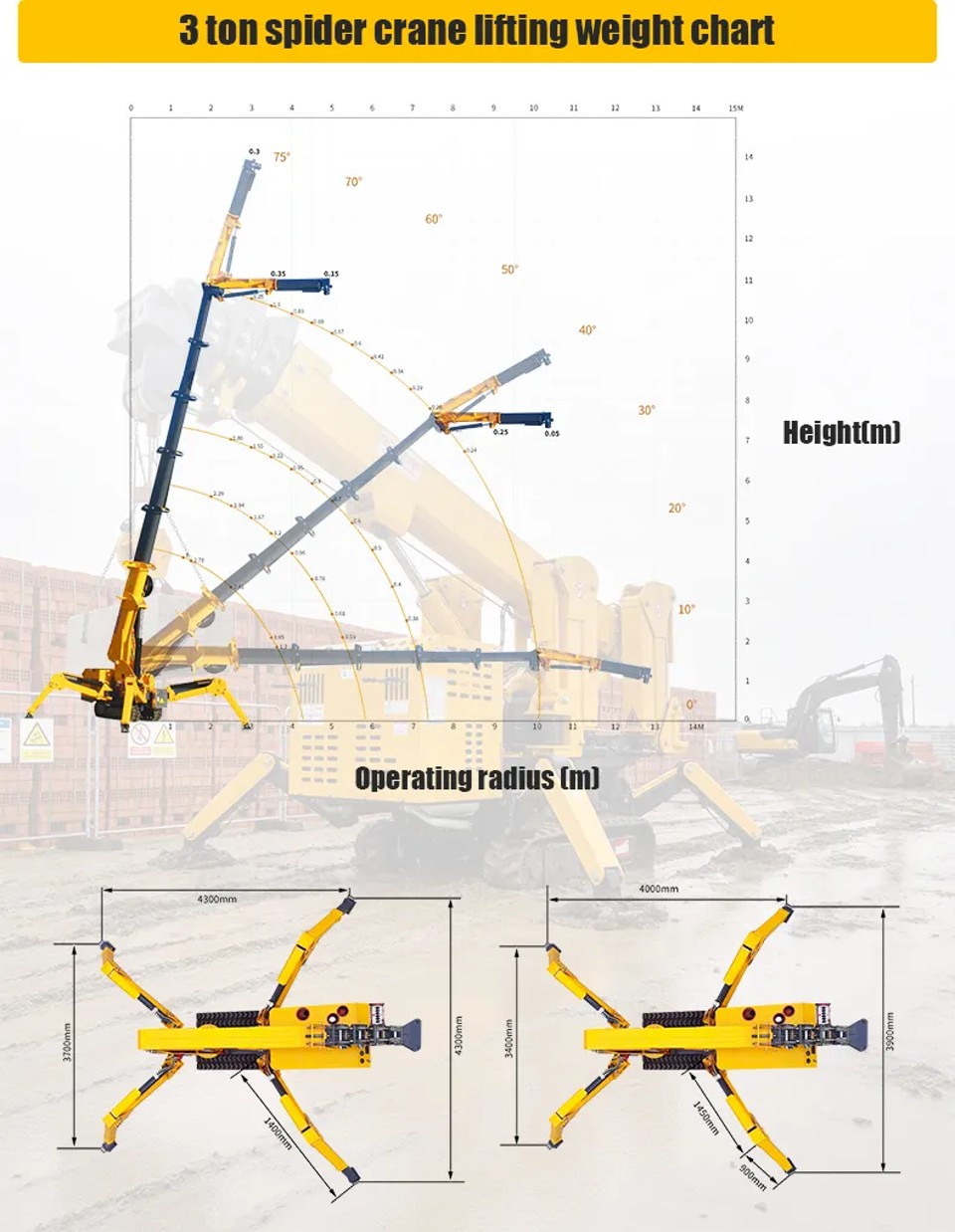

Max. Arbeitsradius: 10,5 m · Max. Hubhöhe: 10,8 m · Nenntragfähigkeit: 3 t

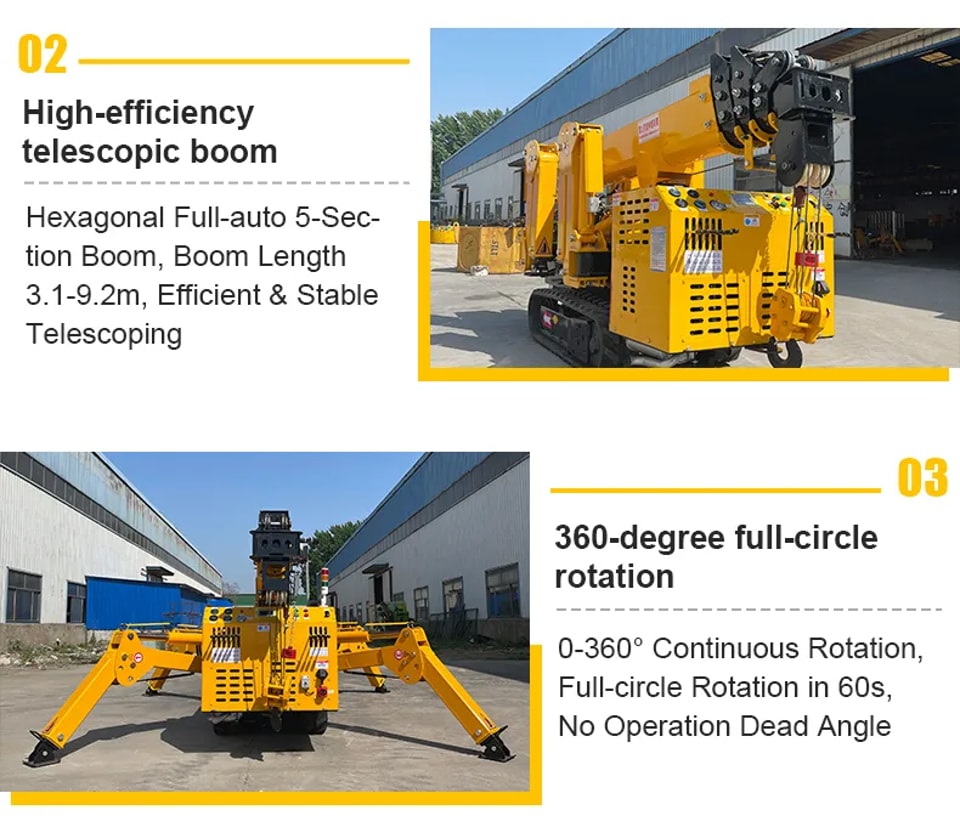

Hocheffizienter Teleskopausleger · vollautomatischer, fünfteilig-teleskopierbarer Sechskant-Ausleger · Auslegerlänge: 3,1–9,2 m · Effizientes und stabiles Ausfahren
360°-Drehung im Vollkreis
Kontinuierliche Drehung von 0 bis 360° · Vollständige Drehung in 60 s · Kein toter Winkel beim Betrieb

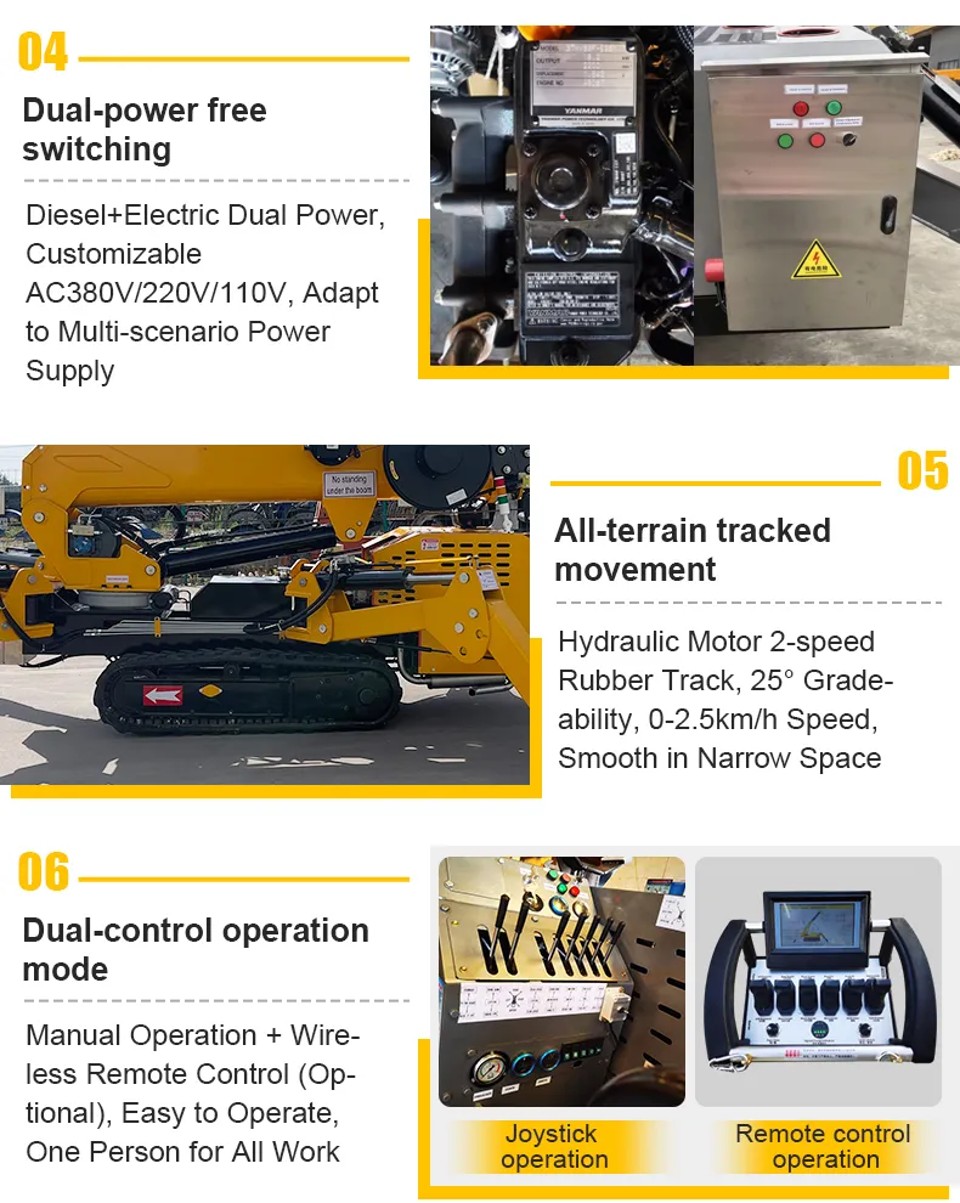

Nahtloser Wechsel zwischen zwei Antriebsarten
Doppelantrieb mit Diesel- und Elektromotor · AC 380/220/110 V kundenspezifisch verfügbar · Für vielfältige Einsatzbereiche geeignet
Raupenantrieb für jedes Gelände
Zweigang-Hydraulikmotor mit Gummiketten · Steigfähigkeit: 25° · Geschwindigkeit: 0–2,5 km/h · Wendiges Manövrieren auf engem Raum
Zwei Bedienungsarten
Manuelle Bedienung und kabellose Fernsteuerung (optional) · Einfache Bedienung · Eine Person erledigt alle Arbeiten

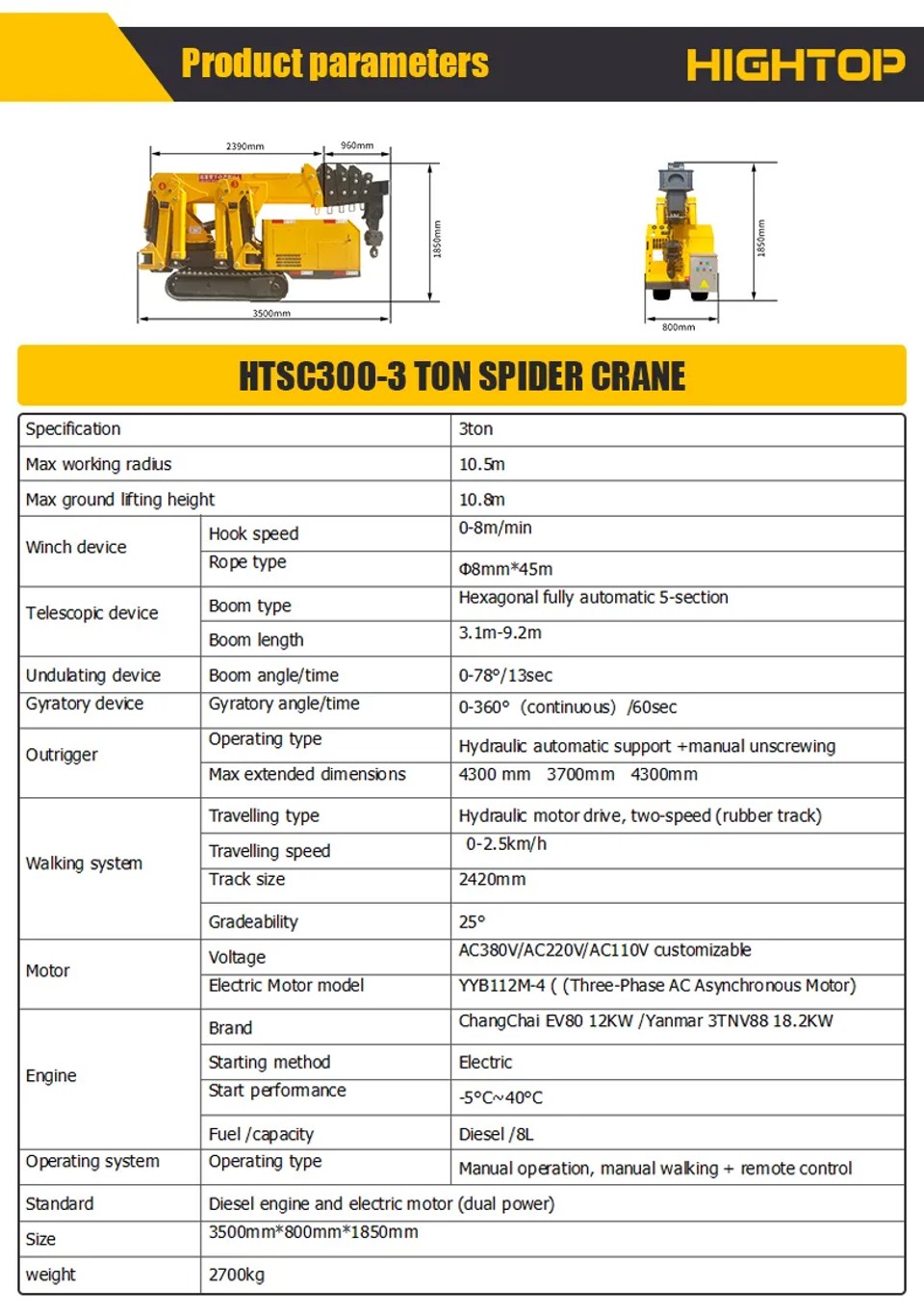

Technische Daten des 3-Tonnen-Spinnenkrans HTSC300
| Spezifikation | 3 t | |
| Max. Arbeitsradius | 10,5 m | |
| Max. Hubhöhe über Grund | 10,8 m | |
| Seilwinde | Hakengeschwindigkeit | 0–8 m/min |
| Seiltyp | Φ8 mm × 45 m | |
| Teleskopausleger | Auslegertyp | Sechskant, vollautomatisch, 5-teilig |
| Auslegerlänge | 3,1–9,2 m | |
| Auslegerverstelleinrichtung | Auslegerwinkel/-verstellzeit | 0–78°/13 s |
| Schwenkvorrichtung | Schwenkwinkel / Zeit | 0–360° (kontinuierlich)/60 s |
| Abstützung | Bedienungsart | Hydraulische automatische Abstützung und manuelles Ausdrehen |
| Maximale Abmessungen im ausgefahrenen Zustand | 4300 mm 3700 mm 4300 mm | |
| Fahrwerk | Fahrantrieb | Hydraulischer Motorantrieb, zwei Geschwindigkeitsstufen (Gummiketten) |
| Fahrgeschwindigkeit | 0–2,5 km/h | |
| Kettenmaß | 2420 mm | |
| Steigfähigkeit | 25° | |
| Motor | Spannung | AC 380 V / AC 220 V / AC 110 V, kundenspezifisch anpassbar |
| Elektromotormodell | YYB112M-4 (Drehstrom-Asynchronmotor) | |
| Motor | Marke | ChangChai EV80 12 kW / Yanmar 3TNV88 18,2 kW |
| Startsystem | Elektrisch | |
| Startverhalten | −5 °C bis 40 °C | |
| Kraftstoff / Tankvolumen | Diesel / 8 l | |
| Bediensystem | Bedienungsart | Manuelle Bedienung, manuelles Starten und Fernsteuerung |
| Norm | Dieselmotor und Elektromotor (Dualantrieb) | |
| Abmessungen | 3500 mm × 800 mm × 1850 mm | |
| Gewicht | 2700 kg | |
