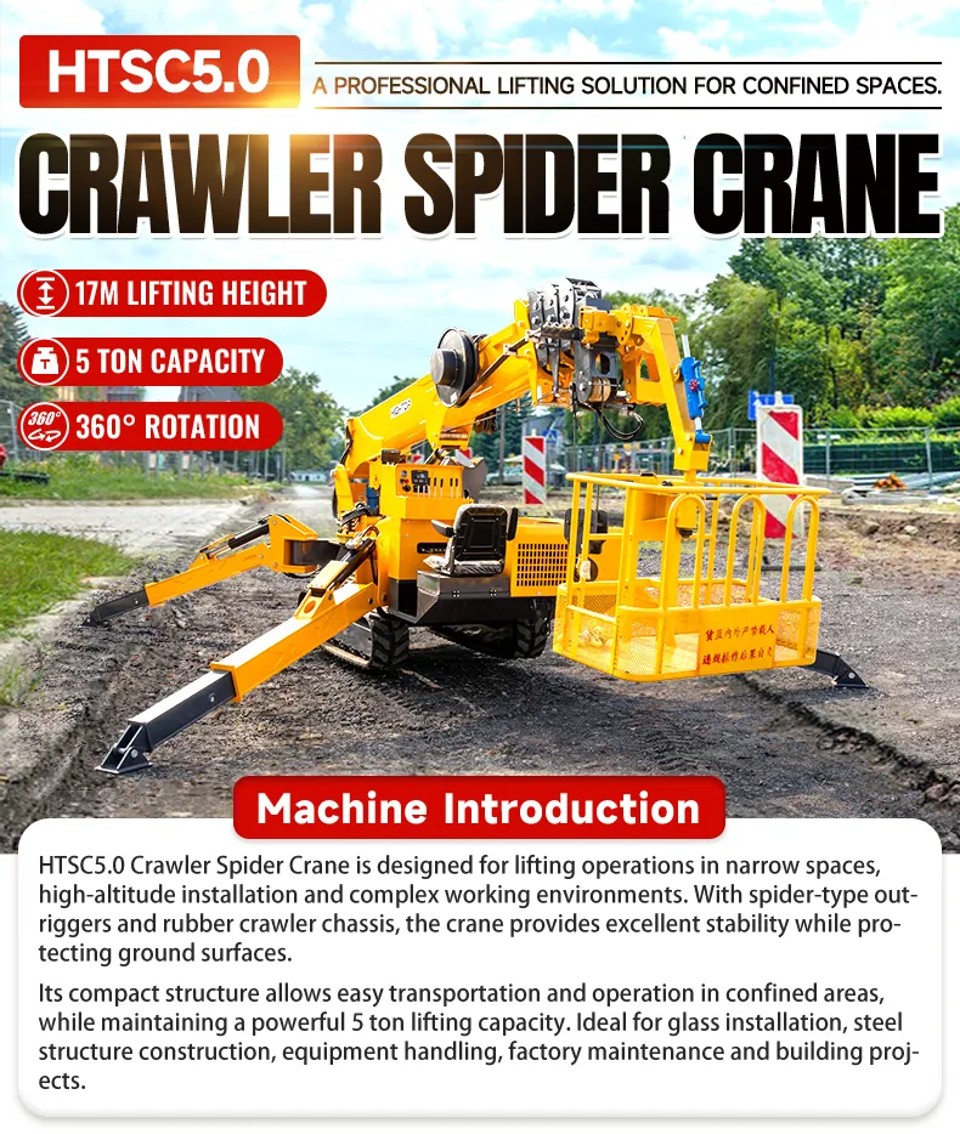

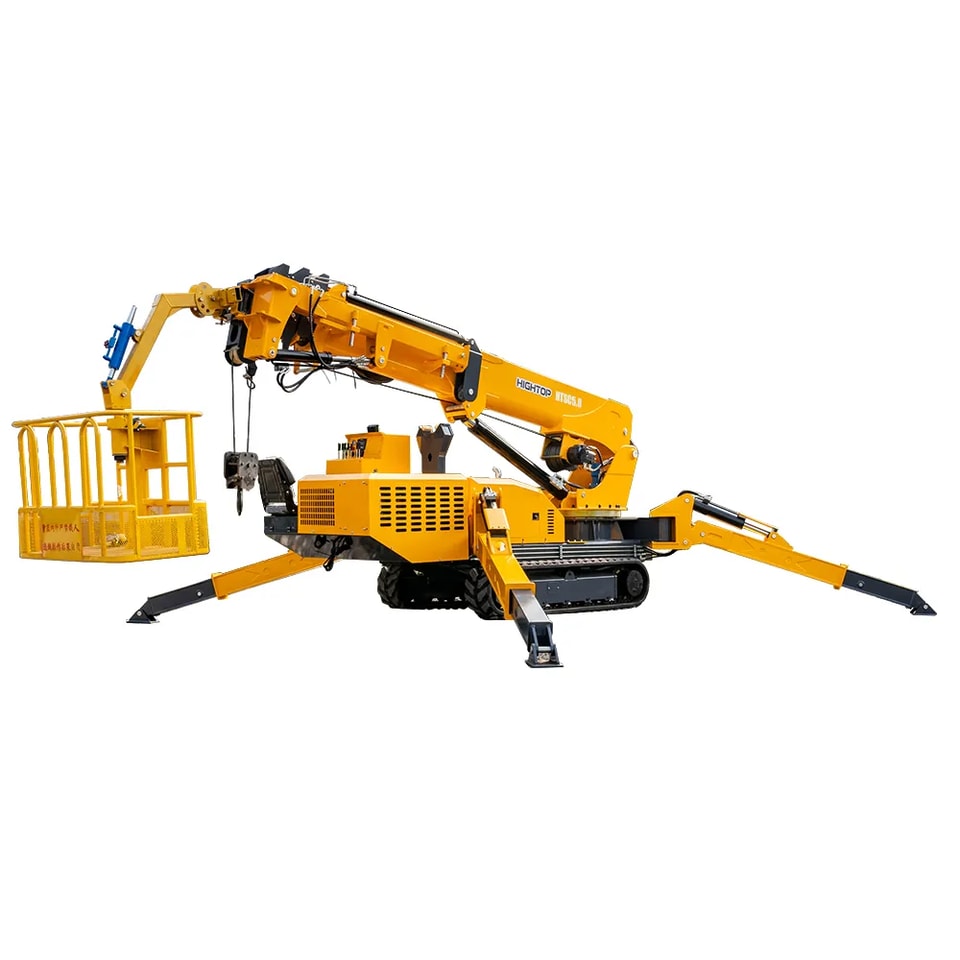

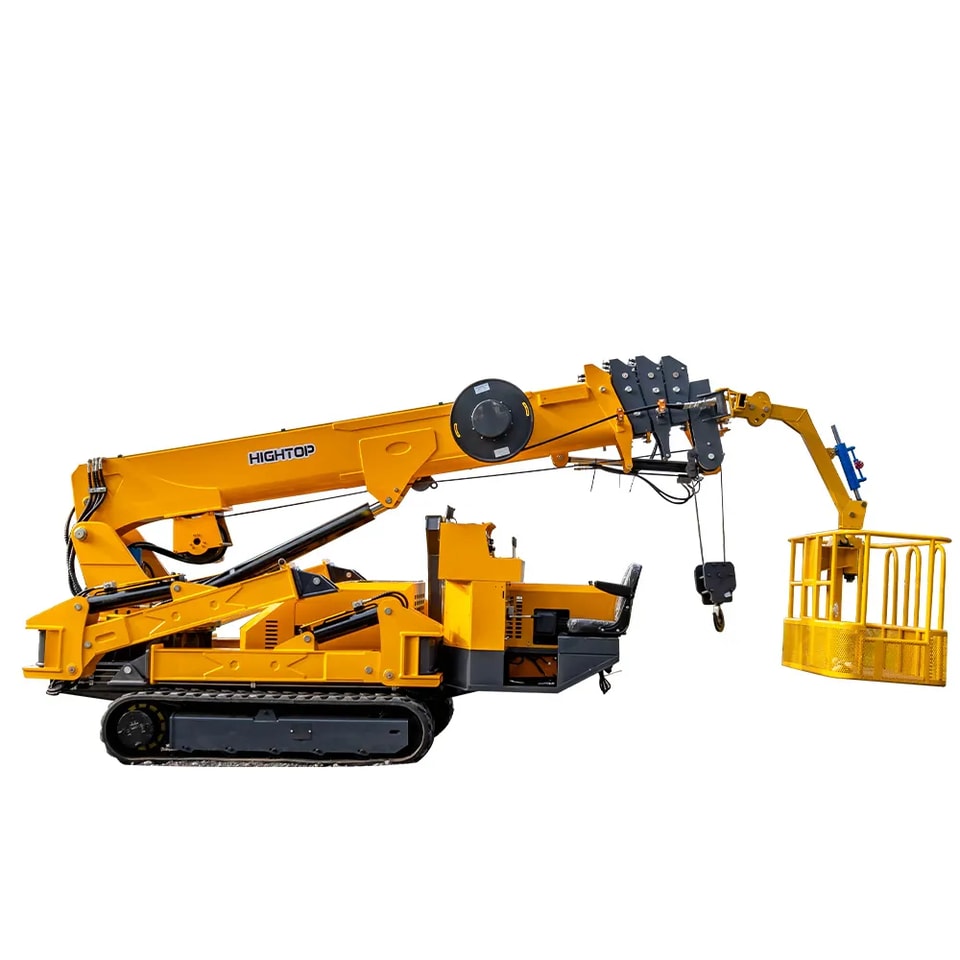

HTSC5 5-t-Raupen-Spinnenkran für Hebearbeiten auf engstem Raum
Wenn der Zugang die größte Herausforderung beim Heben ist

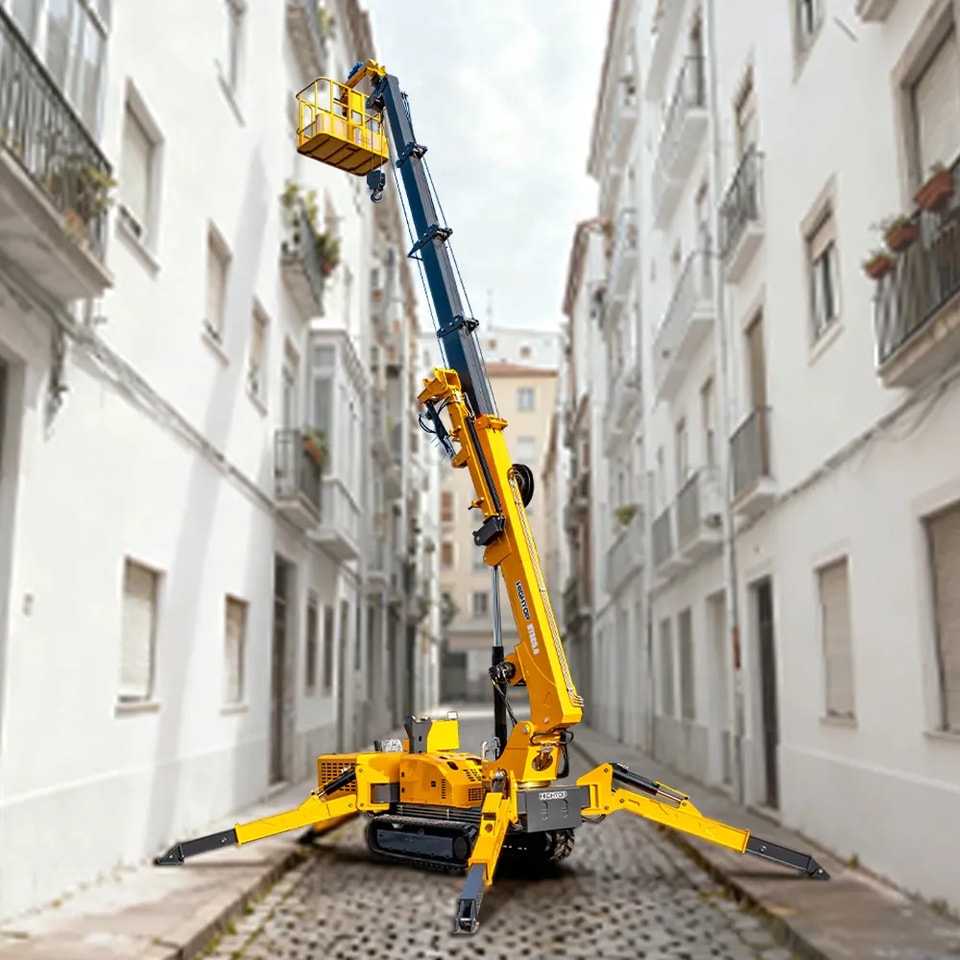

Manche Hebearbeiten sind bereits schwierig, bevor die Last überhaupt angeschlagen ist. Enge Zufahrten, fertige Fußböden, Dächer und beengte städtische Baustellen können verhindern, dass ein herkömmlicher Mobilkran den Einsatzort erreicht.
Der HTSC5 bietet für solche Einsätze einen anderen Ansatz. Sein Raupenfahrwerk, die kompakte Maschinenbreite von 1.400 mm und der Teleskopausleger ermöglichen es, den Kran näher am eigentlichen Einsatzort zu positionieren, statt auf einen weiter entfernt aufgestellten Großkran angewiesen zu sein.
Für präzise Positionierung statt bloßer Hubkraft
Der fünfteilige Ausleger erreicht eine Höhe von bis zu 16 m. Der angegebene maximale Arbeitsradius beträgt 14,8 m bei einer Last von 0,5 t. Daher sind die Lastposition und der Arbeitsradius bei der Planung eines HTSC5 Raupenspinnenkranseinsatzes wichtige Faktoren.
Nach dem Positionieren bietet das Raupenfahrwerk zwei Fahrgeschwindigkeiten und eine Steigfähigkeit von 20°. Die Gummiketten eignen sich auch für Einsätze, bei denen der Bodendruck möglichst gering bleiben soll – etwa auf Innenböden und in gestalteten Außenanlagen.
Ideal für Montagearbeiten an schwer zugänglichen Orten
Der Kran eignet sich für das Einbringen von Anlagen in Innenräumen, Dacharbeiten, die Montage von Vorhangfassaden und Stahlkonstruktionen, den Transport von HLK-Komponenten sowie für industrielle Wartungs- und Renovierungsarbeiten. All diese Einsätze haben eines gemeinsam: Das Hebezeug muss den Arbeitsbereich erreichen, ohne dass ein Großkran aufgestellt werden muss.
Die Funkfernbedienung mit einer Reichweite von 100 m bietet Bedienern zusätzliche Flexibilität, wenn Last, Gebäudestruktur oder umliegende Anlagen eine direkte Positionierung erschweren. Die Maschine lässt sich sowohl manuell als auch per Funkfernbedienung steuern.
Prüfen Sie die Hubdaten, bevor Sie ein Angebot anfordern
Ein 5-Tonnen-Kran sollte nicht allein deshalb gewählt werden, weil die Last im Projekt weniger als 5 t wiegt. Für den konkreten Einsatz müssen Traglasttabelle, Arbeitsradius, Hubhöhe, Bodenverhältnisse und verfügbarer Aufstellbereich geprüft werden.
Für Käufer, die einen Raupenspinnenkran für Hebearbeiten in Innenräumen oder einen Kompaktkran für beengte Zugangsverhältnisse, mit Angaben zur erwarteten Last, Hubhöhe, horizontalen Reichweite und den Abmessungen des Zugangs zur Baustelle lässt sich die passende Konfiguration bestimmen.

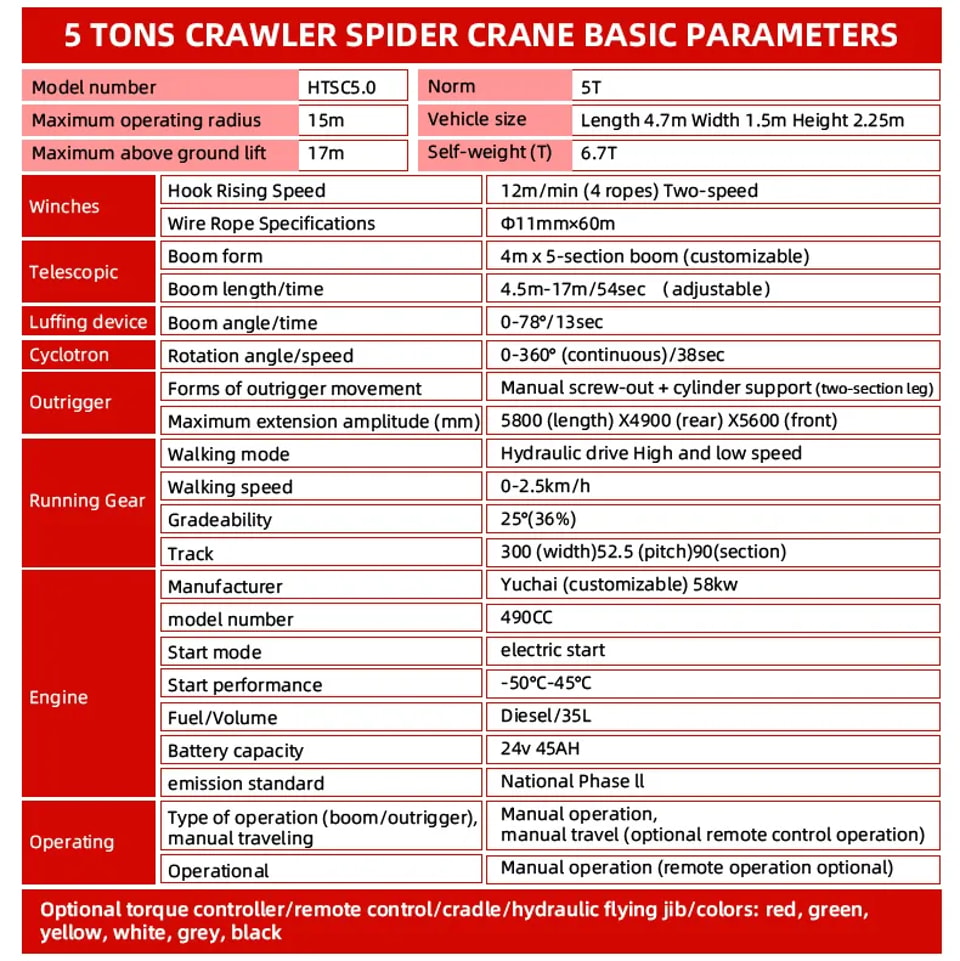

| Spezifikation | HTSC5 |
|---|---|
| Maschinentyp | Raupen-Spinnenkran |
| Nenntragfähigkeit | 5 t |
| Maximale Hubhöhe | 16 m (4-fach eingeschert) |

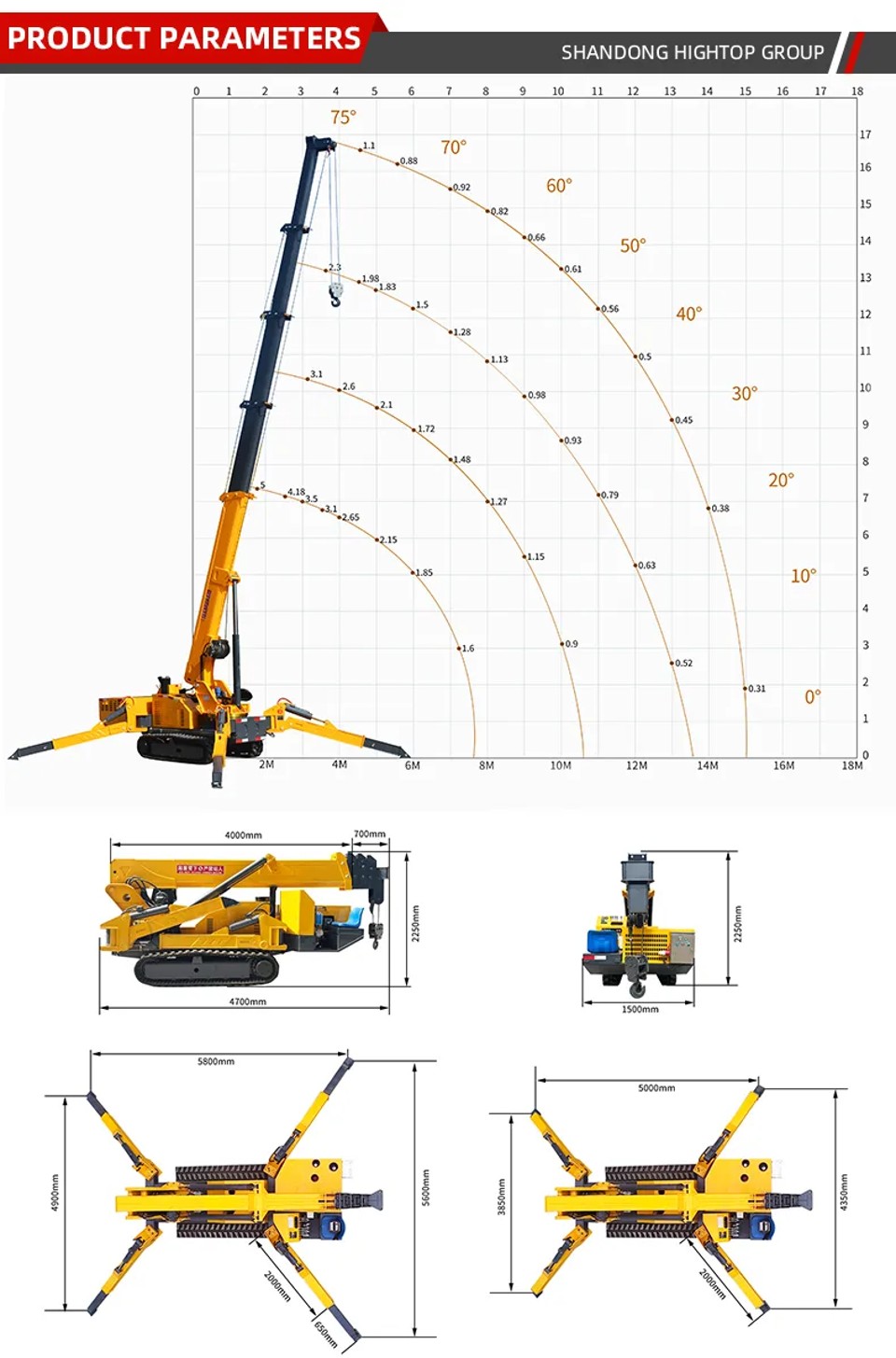

| Maximale Arbeitsreichweite | 14,8 m bei 0,5 t |
| Maximale Hubtiefe unter Geländeniveau | 65 m |
| Gesamtabmessungen | 4650 × 1400 × 2160 mm |
| Maschinengewicht | 6800 kg |

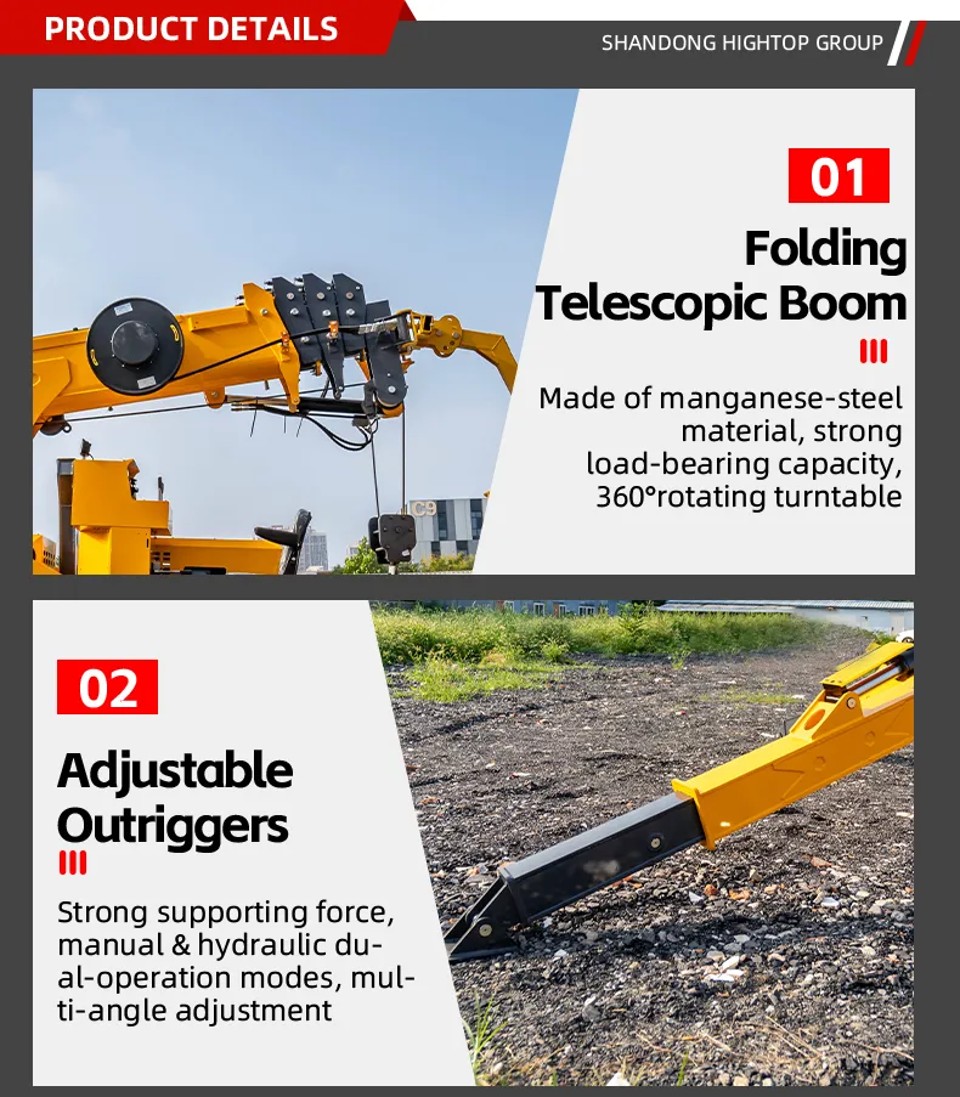

| Auslegertyp | Fünfteiliger sechskantiger Teleskopausleger |
| Auslegerlänge | 4–15,6 m |
| Teleskopierzeit des Auslegers | 40 s |
| Wippbereich des Auslegers | 0–78° |
| Wippzeit des Auslegers | 46 s |
| Schwenkbereich | 0–360° kontinuierliche Drehung |
| Schwenkzeit | 120 s |
| Hubgeschwindigkeit | Niedrig: 6 m/min; hoch: 11 m/min |
| Drahtseil | Ø 10 mm × 70 m (max.) |
| Fernbedienungsreichweite | 100 m |
| Reaktionszeit der Fernsteuerung | 40 ms |

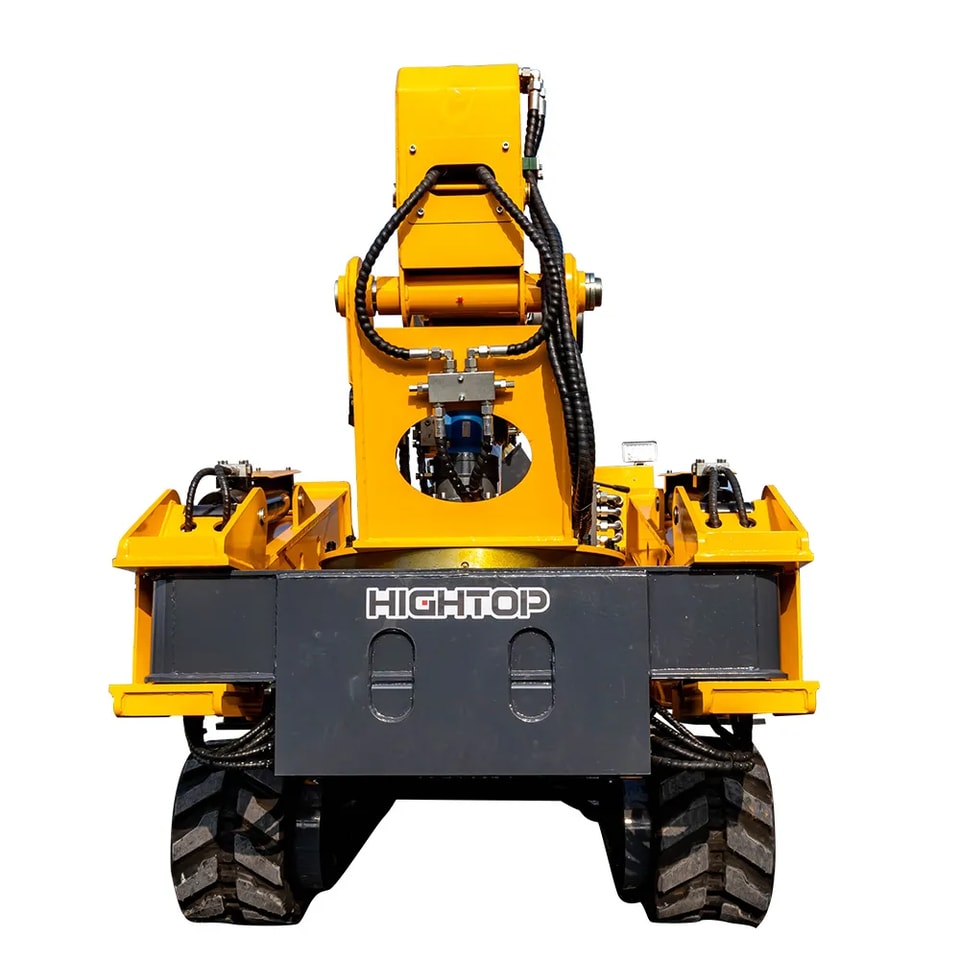

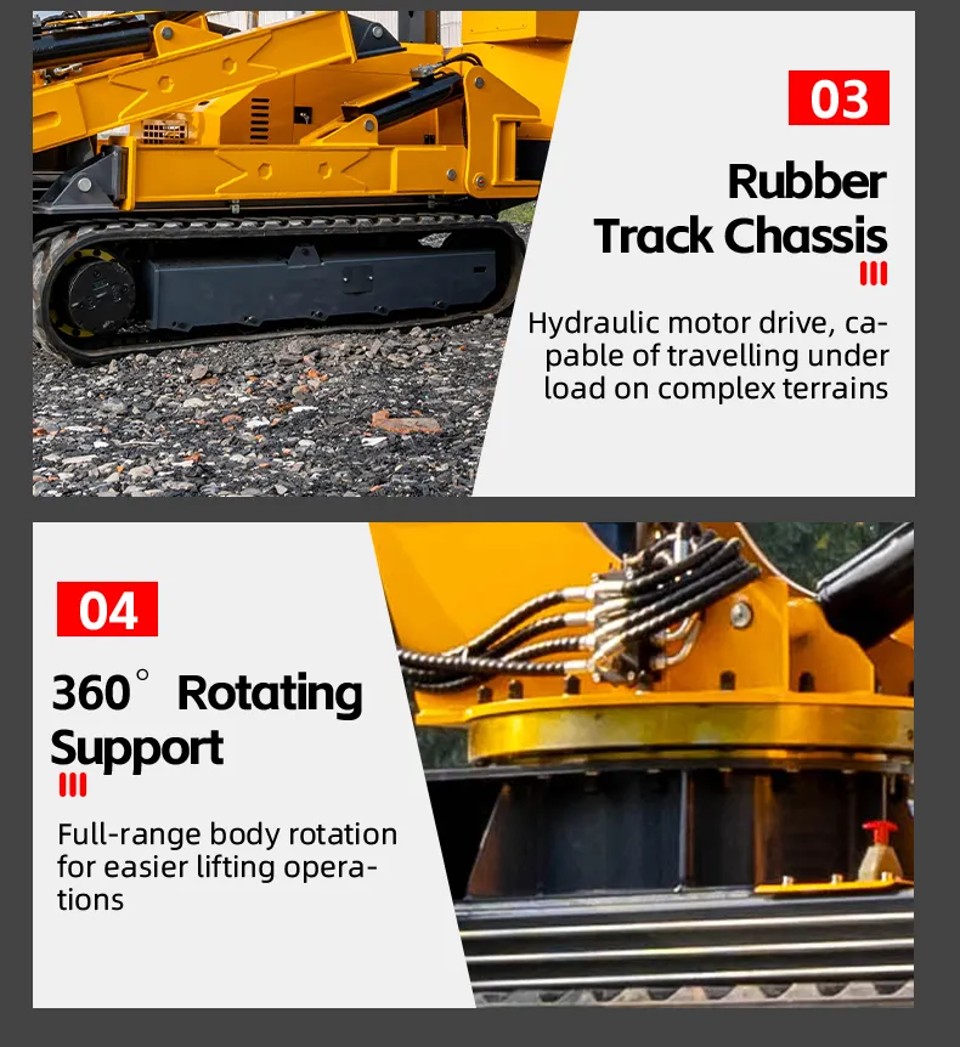

| Laufwerkstyp | Gummiketten |
| Kettenmaß | 2200 × 300 mm |
| Fahrgeschwindigkeit | Niedrig: 0–0,8 km/h; hoch: 0–2 km/h |
| Steigfähigkeit | 20° |
| Motormodell | Yunei YN25GB |
| Motorleistung | 37 kW |
| Hubraum | 2,5 l |
| Kraftstofftankvolumen | 40 l |
| Startmethode | Elektrostart |
| Serienausstattung | Dieselmotor + Elektromotor; manuelle Bedienung + drahtlose Fernsteuerung |
| Sonderausstattung | Hydraulischer Fly-Jib, Hilfsausleger, Arbeitskorb, elektrohydraulische Proportionalfernsteuerung, Drehmomentbegrenzer, zweistufiger Einfachausgang, Dreikreis-Alarm, Nivellierung per Knopfdruck, Stützenalarm, Hakenabrollalarm und Überlastalarm |
Kann der HTSC5 eingesetzt werden, wenn ein herkömmlicher Mobilkran nicht auf die Baustelle gelangt?
Der HTSC5 kommt für Hebearbeiten bei beengten Zufahrtsverhältnissen infrage, wenn Maschinenabmessungen und Aufstellposition entscheidend sind. Mit einer Gesamtbreite von 1.400 mm und seinem Raupenfahrwerk erfordert er eine andere Zufahrtsplanung als ein herkömmlicher Lkw-Kran. Prüfen Sie vor dem Kauf die tatsächliche Einfahrt, den Fahrweg mit Kurven sowie den benötigten Aufstellbereich.
Eignet sich der HTSC5 für Hebearbeiten in Innenräumen?
Ja. Der Kran ist für Hebearbeiten in Innenräumen und die Montage von Anlagen vorgesehen. Sein Gummikettenfahrwerk, die Gesamtbreite von 1.400 mm und der endlose Schwenkbereich von 360° ermöglichen den Einsatz in bestimmten Innenräumen. Prüfen Sie für das jeweilige Gebäude die zulässige Bodenbelastung, Belüftung, Zufahrtsmaße und den erforderlichen Arbeitsradius.
Kann dieser Spinnenkran für Dachmontagen eingesetzt werden?
Ja. Dacharbeiten zählen zu den angegebenen Einsatzbereichen. Entscheidend ist nicht nur, ob der Kran die erforderliche Höhe erreicht, sondern auch, ob er die Last beim tatsächlichen horizontalen Arbeitsradius heben kann. Der HTSC5 erreicht eine maximale Hubhöhe von 16 m. Der angegebene maximale Arbeitsradius beträgt 14,8 m bei einer Last von 0,5 t.
Reicht die Tragfähigkeit von 5 Tonnen für meinen Einsatz aus?
Wählen Sie den Kran nicht allein anhand der Nenntragfähigkeit von 5 Tonnen aus. Lastgewicht, Hubhöhe und Arbeitsradius müssen gemeinsam berücksichtigt werden. Der angegebene maximale Arbeitsradius von 14,8 m gilt bei einer Last von 0,5 t. Geben Sie daher bei Ihrer Angebotsanfrage das tatsächliche Lastgewicht und den benötigten Arbeitsradius an.
Eignet sich der HTSC5 für die Montage von Glas und Vorhangfassaden?
Der Kran ist für die Montage von Stahlkonstruktionen und Vorhangfassaden sowie für den Glashandling-Einsatz vorgesehen. Für einenSpinnenkran für die Glasmontage, geben Sie bitte Gewicht der Glasscheibe oder des Bauteils, Hubhöhe, horizontale Reichweite und Montageposition an, damit die geeignete Arbeitskonfiguration vor der Bestellung geprüft werden kann.
Beschädigt das Raupenfahrwerk fertige Bodenbeläge?
Der HTSC5 ist mit Gummiketten ausgestattet, die dazu beitragen können, die Bodenbeanspruchung zu verringern. Gummiketten bedeuten jedoch nicht automatisch, dass jeder fertige Boden das Maschinengewicht tragen kann. Prüfen Sie vor dem Einsatz die zulässige Bodenbelastung, den erforderlichen Oberflächenschutz und die Bedingungen vor Ort.
